3616-300-04701H,361C-040-00701P SMP射頻連接器Winchester

發布時間：2025-10-23 09:56:14     瀏覽：139

　　361系列SMP射頻連接器由Winchester Interconnect?旗下品牌Kings-Win?推出，是專為高頻、高密度、高可靠性應用設計的超小型(Sub-Miniature)連接解決方案。該系列采用盲插(blind-mate)和卡扣式(snap-in)結構，適用于軍工、航空航天、5G通信、雷達系統等高要求領域。

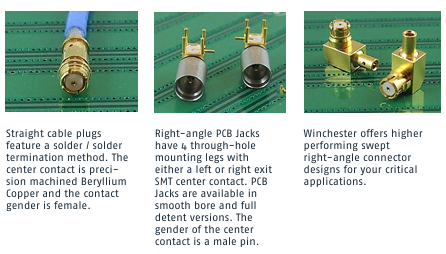

Winchester SMP射頻連接器Winchester SMP射頻連接器2

　　型號：

Part NumberDescriptionCable Size
3616-300-04701HSwept Right-Angle Plug0.047 Semi-Rigid
3615-500-08501HStraight PlugRG-405(0.085)
3619-361-00001HPlug-to-Plug AdapterN/A
361C-040-00701PRight-Angle PCB Jack wl4 Legs,Smooth Bore,Left Exit ContactNIA
361C-040-00702PRight-Angle PCB Jack w/4 Legs,Smooth Bore,Right Exit ContactN/A
361C-040-00703PRight-Angle PCB Jack W4 Legs,Full Detent,Left Exit ContactNIA
361C-040-00704PRight-Angle PCB Jack wW4 Legs,Full Detent,Right Exit ContactNIA


　　核心特性：

　　? 超高頻支持：DC ~ 40 GHz，適用于毫米波應用

　　? 免工具安裝：推入式(push-on)設計，快速部署

　　? 高抗震性：符合MIL-STD-202標準，適應惡劣環境

　　? 多種接口類型：直式電纜插頭、直角PCB插座(平滑孔/全卡槽)

　　? 軍規兼容：符合MIL-STD-348，與主流廠商(如Rosenberger、Amphenol)互配

　　規格參數

　　阻抗：50 Ω

　　頻率范圍：DC ~ 40 GHz

　　工作電壓：335 VRMS

　　駐波比(VSWR)：≤1.20(0-18 GHz);≤1.70(26.5-40 GHz)

　　絕緣電阻：≥5000 MΩ

　　工作溫度：-65°C ~ +165°C

　　耐用性(插拔次數)：

　　全卡槽(Full Detent)：100次

　　有限卡槽(Limited Detent)：500次

　　平滑孔(Smooth Bore)：1000次

　　機械容差：

　　徑向偏差：±0.010英寸

　　軸向偏差：0.000~0.010英寸

Winchester是一家高可靠性連接器制造廠商，具備AS9100和AS7003航空航天質量體系認證，為全球客戶提供同軸線纜、微波連接器產品。其產品被廣泛應用于軍用、航空航天、通信測試領域。深圳市立維創展科技有限公司，授權代理Winchester連接器產品，歡迎咨詢。

推薦資訊

  • AirBorn RM342-059-571-5900垂直矩形連接器
    AirBorn RM342-059-571-5900垂直矩形連接器 2025-05-14 09:35:49

    AirBorn RM342-059-571-5900 是一款高可靠性軍用矩形連接器，屬于 R 系列，采用 3 行可拆卸插座設計（共 59 個鍍金接觸點，間距 1.905mm），無安裝耳結構適合自由懸掛應用。其外殼采用耐腐蝕金屬/高性能塑料，可在極端溫度（-65°C 至 +125°C）下穩定工作，電氣性能優異（接觸電阻<10mΩ、絕緣電阻>500MΩ），支持 3A/750V 負載及 5Gbps 高速數據傳輸，專為軍事、航空航天等嚴苛環境設計。同系列還有 71 觸點（RM342-071-581-5500）和 35 觸點（RM342-035-591-5900）等衍生型號。

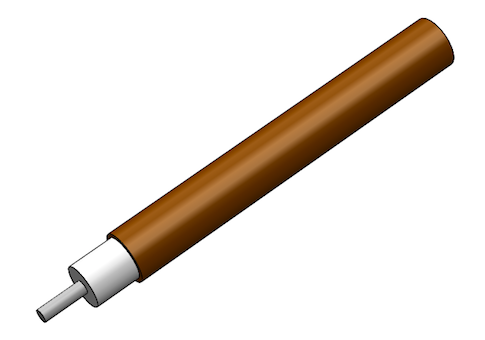

  • M17/130-RG402半剛性電纜EZ Form
