M17/130-RG402半剛性電纜EZ Form

發布時間：2022-11-10 16:50:29     瀏覽：1313

EZ Form提供27條銅和鋁護套半剛性電纜，符合mil - dll -17標準。它在國防后勤局的合格產品名單上。M17/130-RG402電纜滿足或超過Mil規格，有各種尺寸和表面處理。

為了防止氧化，EZ Form建議將M17/130-RG402保存在原始包裝中，并在使用前將其保存在干燥、溫度可控的環境中。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

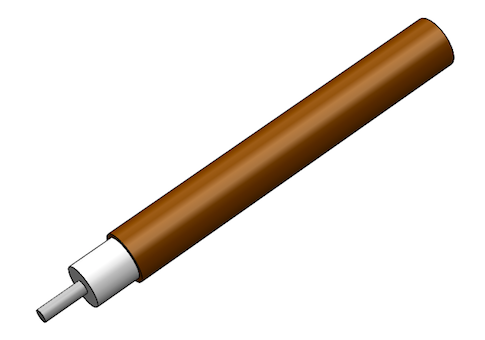

EZ Form.png

DIMENSIONS

UNITS

M17/130-RG402
REV F2

Outer Conductor Diameter

In

0.141

mm

3.58

Center Conductor Diameter

In

0.0362

mm

0.92

Dielectric Diameter

In

0.1175

mm

2.98

MATERIALS

Outer Conductor


Copper

Outer Conductor Plating


None

Dielectric


PTFE

Center Conductor


SPCW

RoHS Compliant


YES

MECHANICAL CHARACTERISTICS

Temp Range °C

°C

-40 to +125

Inside Bend Radius (Minimum)

In

0.25

mm

6.35

Weight

lbs / 100ft

3.44

kg / 100m

5.12

ELECTRICAL CHARACTERISTICS**

Nominal Impedance

Ohms

50.0 +/- 1.0

Velocity of Propagation

-

69.5%

Shielding Effectiveness

db

>165

Voltage Withstanding

VRMS @ 60 Hz

5000

Continuous Working Voltage

VRMS MAX

1900

Maximum Operating Frequency

GHz

20

Attenuation
(db / 100 Ft Typical)

0.5 GHz

8

1.0 GHz

12

5.0 GHz

29

10.0 GHz

45

18.0 GHz

65.5

26.5 GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A

0.5 GHz

600

1.0 GHz

450

Power (Watts Cw
@ 20 °C, Maximum)

5.0 GHz

180

10.0 GHz

120

18.0 GHz

83

26.5 GHz

N/A

40.0 GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A
