Ampleon BLP35M805 LDMOS功率晶體管HF-3500MHz

發布時間：2025-06-09 09:03:39     瀏覽：2129

　　Ampleon BLP35M805是一款5W的LDMOS功率晶體管，主要用于廣播、ISM(工業、科學和醫學)以及航空航天與國防(A&D)應用，其工作頻率范圍為高頻(HF)至3500MHz。

Ampleon BLP35M805 LDMOS功率晶體管HF-3500MHz

　　產品概述

　　用途：適用于高頻至3500MHz的廣播、ISM和A&D應用。

　　封裝：采用高性能熱增強型塑料封裝，具體為HVSON16封裝，無引腳，尺寸為4×6×0.85mm，16個端子。

　　設計特點：專為高功率連續波(CW)應用設計。

　　特性與優勢

　　高效率：在2450MHz時，效率可達50%。

　　高功率增益：在2140MHz時，功率增益可達17-18dB。

　　出色的耐用性：能夠在VSWR=10:1的負載失配下工作，且在VDS=32V、IDq=50mA、PL=5W的條件下保持穩定。

　　優秀的熱穩定性：熱阻(Rth(j-c))在Tcase=80°C、PL=1W時為6.4K/W。

　　集成ESD保護：符合2002/95/EC指令，無有害物質(RoHS)。

　　性能指標

　　RF性能：在VDS=32V、IDq=50mA、Tcase=25°C的AB類應用電路中，2450MHz時輸出功率為5W，功率增益為20dB，效率為50%;3500MHz時輸出功率為5W，功率增益為9.6dB，效率為33%。

　　直流特性：例如，V(BR)DSS(漏源擊穿電壓)為65V，VGS(th)(柵源閾值電壓)在1.5-2.3V之間。

　　射頻特性：在2140MHz時，輸出功率為0.75W時，功率增益為17-18dB，效率為15-17%。

Ampleon是一家全球領先的射頻和功率半導體解決方案提供商，提供包括射頻功率放大器、收發器、射頻開關、驅動電路和功率控制器等在內的廣泛產品線，適用于4G LTE、5G NR基礎設施、廣播、工業等多個領域，深圳市立維創展科技有限公司優勢分銷Ampleon產品線，歡迎咨詢了解。

推薦資訊

  • PL1374變壓器iNRCORE
    PL1374變壓器iNRCORE 2024-07-17 08:52:31

    PL1374變壓器iNRCORE是一款高可靠性表面貼裝變壓器，尺寸緊湊為7.62 × 7 × 6.35毫米，適用于空間受限的電子設備。它采用6-Pin封裝和SMT安裝方式，具有1CT:1CT的匝數比，最大直流電阻為800 mΩ，工作溫度范圍為-55°C至+125°C。表面處理為錫/鉛(Sn63/Pb37)，濕度敏感等級為3級，不符合RoHS標準，但具有軍用航空級(Mil-Aero)等級。隔離電壓為1500 VRMS，采用環氧樹脂封裝，適用于極端環境下的穩定性和可靠性要求高的應用。

  • 晶體振蕩器指南：OCXO、TCXO、VCXO及時鐘振蕩器

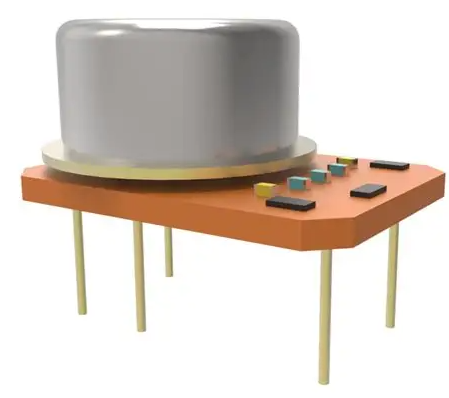

    晶體振蕩器指南：OCXO、TCXO、VCXO及時鐘振蕩器 2025-08-22 09:20:47
