PL1374變壓器iNRCORE

發布時間：2024-07-17 08:52:31     瀏覽：2304

　　PL1374變壓器iNRCORE是一款專為高可靠性應用設計的表面貼裝變壓器。該變壓器采用緊湊的尺寸設計，具體尺寸為7.62 × 7 × 6.35毫米，非常適合空間受限的電子設備。其6-Pin封裝和SMT(表面貼裝技術)安裝方式，確保了其在電路板上的穩定性和易于組裝。

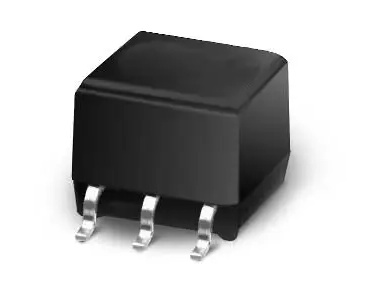

PL1374變壓器iNRCORE


Part
Number
TurnsRatio
Pri:Sec
(±2%)		0CL Pri
@25℃
MIN
(mH)
Cww
MAX
(pF)		DCR
Pr
MAX
(Q)		Primany
Pins
PL13741C-IC1.2 35 0.80 1-3


　　主要特點：

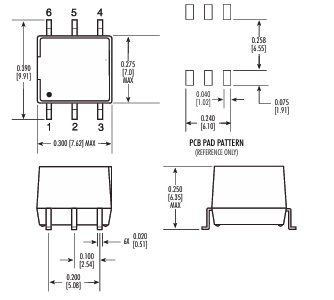

　　尺寸：7.62 × 7 × 6.35 mm

　　安裝方式：SMT

　　封裝：6-Pin

　　匝數比：1CT:1CT

　　最大直流電阻(初級)：800 mΩ

　　工作溫度范圍：-55°C 至 +125°C

　　表面處理：錫/鉛(Sn63/Pb37)

　　濕度敏感等級：3級

　　RoHS合規性：否

　　包裝方式：散裝

　　等級：Mil-Aero(軍用航空級)

　　PoE評級：N/A

　　拾取和放置兼容

　　隔離電壓：1500 VRMS最小擴展

　　環氧樹脂封裝


　　PL1374變壓器iNRCORE的設計考慮到了極端環境下的穩定性，其工作溫度范圍從-55°C到+125°C，使其能夠在極端溫度條件下可靠運行。此外，該變壓器采用錫/鉛(Sn63/Pb37)表面處理，確保了良好的焊接性能和長期的可靠性。

　　盡管該變壓器不符合RoHS標準，但其軍用航空級(Mil-Aero)的等級確保了其在高可靠性應用中的性能。環氧樹脂封裝提供了額外的保護，防止?jié)駳夂推渌h(huán)境因素的影響。

相關推薦：

INRCORE汽車BMS變壓器

INRCORE高頻巴倫適配器轉換器

iNRCORE電流互感器

iNRCORE反激式變壓器

更多INRCORE相關產品信息可咨詢立維創展。
