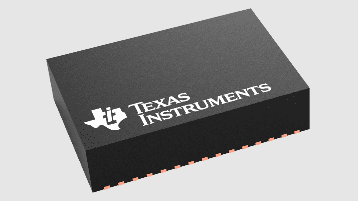

TI 德州儀器TPSM5D1806降壓模塊（集成電感器）

發布時間：2022-05-25 17:05:54     瀏覽：2286

TI 德州儀器TPSM5D1806雙6A輸出電源模塊是款高度集成、靈活的DC/DC電源，選用8mm×5.5mm×1.8mm QFN封裝。輸入電壓范圍為4.5V至15V，因此它能夠轉換具備寬電壓范圍和標準5V和12V電壓軌的中間母線。兩個6A輸出能夠為兩個單獨的電源軌單獨配置，也可以組合成一個兩相12A輸出。

TPSM5D1806降壓模塊（集成電感）具備優異的封裝布局，51針QFN低厚度封裝可以提高熱性能。封裝的所有信號引腳分布在外圍。TPSM5D1806下有一些大型散熱片，能夠在制造過程中實現簡單的布局和容易的加工；集成電源設計消除了設計過程中的回路補償和磁性元件選擇。TPSM5D1806為每個輸出提供獨立的啟用控制和電源正常信號。開關頻率和相位偏移可以使用引腳帶進行配置。TPSM5D1806還提供過電流和熱關機保護。


特征

?獨立性雙路6A輸出

?串行單路12A輸出

?輸出電壓范圍：0.5V至5.5V

?0.5V，溫度范圍內的電壓基準精度為±1%

?具備相位延遲的頻率同步

?對于每個輸出的獨立性使能和電源正常標識功能

?啟動至預偏置輸出

?UV和OV電源正常輸出

?可選電源開關頻率選項：500kHz、1.0MHz、1.5MHz和2.0MHz

?滿足EN55011輻射EMI限值

?工作結溫范圍：–40°C至+125°C

?工作環境溫度范圍：-40°C至+105°C

?8mm×5.5mm×1.8mm標準QFN封裝

?采用TPSM5D1806并借助WEBENCH?Power Designer創建定制設計方案

應用

?半導體檢測和儀器儀表

?醫療成像

?企業交換和儲存應用

?有線網絡（光纖傳輸）

?數據通信模塊（光學模塊）

深圳市立維創展科技有限公司，專注于TI 德州儀器品牌高端可出口產品系列新品產品，并備有現貨庫存，可當天發貨。

詳情了解TI德州儀器請點擊：/brand/57.html

推薦資訊

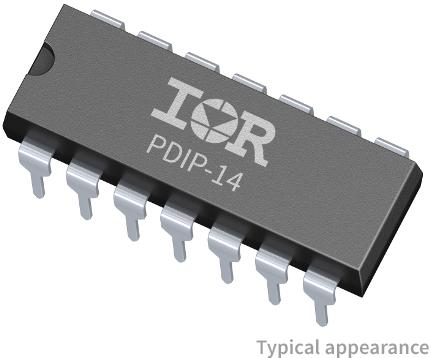

  • IR2113PBF 600V高低邊驅動器IC
