IR2113PBF 600V高低邊驅動器IC

發布時間：2024-02-02 09:14:47     瀏覽：1970

IR2110/IR2113是高壓、高速功率MOSFET和IGBT驅動器。它們具有獨立的高低側參考輸出通道，采用專有的HVIC和閂鎖免疫CMOS技術，因此具有非常堅固的單片結構。高低邊柵極驅動器IC，可用于控制MOSFET和IGBT.

IR2110/IR2113的邏輯輸入與標準CMOS或LSTTL輸出兼容，最低工作電壓可達3.3V。輸出驅動器具有高脈沖電流緩沖級，旨在最小化驅動器交叉導通。傳播延遲匹配功能可以簡化在高頻應用中的使用。

對于高側配置的n通道功率MOSFET或IGBT，IR2110/IR2113提供了浮動通道，其工作電壓高達500伏甚至600伏。這使得它們非常適用于需要高壓、高速功率開關的應用場合。

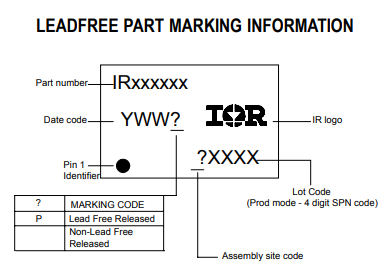

IR2110(S)PbF/IR2113(S)PbF

特征：

?浮動通道設計用于自啟動操作，可在+500V或+600V下完全工作，可耐受負瞬態電壓dV/dt免疫

?柵極驅動供電范圍從10到20V

?兩個通道的欠壓鎖定

?3.3V邏輯兼容獨立邏輯供電范圍3.3V至20V邏輯和電源接地±5V偏移

?CMOS施密特觸發輸入與下拉

?按周期邊觸發的停機邏輯

?兩個通道匹配的傳播延遲

?輸出與輸入相一致

選型：

IR2110STRPBF

IR2110SPBF

IR2113STRPBF

IR2113SPBF

IR2110PBF

IR2113PBF

深圳市立維創展科技有限公司，優勢分銷Infineon英飛凌部分產品線，快速交付，歡迎聯系。
