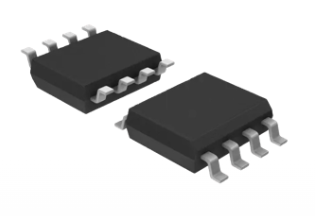

DEI ARINC429航空電子線路驅動器IC
發布時間：2025-09-01 09:19:22 瀏覽：3814
DEI(Device Engineering Inc.)推出的 ARINC 429 線路驅動器是一系列專為航空電子串行總線設計的差分線路驅動芯片，可將
TTL/CMOS 電平信號轉換為符合 ARINC 429、ARINC 571、ARINC 575 標準的 三電平
RZ(Return-to-Zero)差分信號，廣泛應用于飛控、導航、機載監控等系統中。
產品系列與型號
| 型號 | 溫度范圍 | 封裝類型 | 輸出電阻（Ω） |
| BD429 | -55°C - 125°C | 16 CERDIP | 37.5 |
| BD429A1-G | -55°C - 85°C | 16 SOIC WB G | 37.5 |
| BD429A-G | -55°C - 85°C | 16 SOIC WB G | 37.5 |
| BD429B | -55°C - 85°C | 28 PLCC | 37.5 |
| BD429B-G | -55°C - 85°C | 28 PLCC G | 37.5 |
| BD429-G | -55°C - 125°C | 16 CERDIP G | 37.5 |
| DEI0429-WMB | -55°C - 125°C | 16 CSOP | 37.5 |
| DEI0429-WMS | -55°C - 125°C | 16 CSOP | 37.5 |
| DEI1022-G | -55°C - 85°C | 14 SOIC NB G | 37.5 |
| DEI1023-G | -55°C - 85°C | 14 SOIC NB G | 37.5 |
| DEI1024-G | -55°C - 85°C | 14 SOIC NB G | 0 |
| DEI1025-G | -55°C - 85°C | 14 SOIC NB G | 0 |
| DEI1032-G | -55°C - 125°C | 16 SOIC NB G | 0 |
| DEI1038 | -55°C - 85°C | 28 PLCC | 13 |
| DEI1038-G | -55°C - 85°C | 28 PLCC G | 13 |
| DEI1070A-SES-G | -55°C - 85°C | 8 EP SOIC G | 37.5 |
| DEI1070A-SMB-G | -55°C - 125°C | 8 EP SOIC G | 37.5 |
| DEI1070A-SMS-G | -55°C - 125°C | 8 EP SOIC G | 37.5 |
| DEI1071A-SES-G | -55°C - 85°C | 8 EP SOIC G | 10 |
| DEI1071A-SMB-G | -55°C - 125°C | 8 EP SOIC G | 10 |
| DEI1071A-SMS-G | -55°C - 125°C | 8 EP SOIC G | 10 |
| DEI1072A-SES-G | -55°C - 85°C | 8 EP SOIC G | 0 |
| DEI1072A-SMB-G | -55°C - 125°C | 8 EP SOIC G | 0 |
| DEI1072A-SMS-G | -55°C - 125°C | 8 EP SOIC G | 0 |
| DEI1073A-SES-G | -55°C - 85°C | 8 EP SOIC G | 37.5 |
| DEI1073A-SMB-G | -55°C - 125°C | 8 EP SOIC G | 37.5 |
| DEI1073A-SMS-G | -55°C - 125°C | 8 EP SOIC G | 37.5 |
| DEI1074A-SES-G | -55°C - 85°C | 8 EP SOIC G | 10 |
| DEI1074A-SMB-G | -55°C - 125°C | 8 EP SOIC G | 10 |
| DEI1074A-SMS-G | -55°C - 125°C | 8 EP SOIC G | 10 |
| DEI1075A-SES-G | -55°C - 85°C | 8 EP SOIC G | 0 |
| DEI1075A-SMB-G | -55°C - 125°C | 8 EP SOIC G | 0 |
| DEI1075A-SMS-G | -55°C - 125°C | 8 EP SOIC G | 0 |
| DEI1170A-MES-G | -55°C - 85°C | 20 5x5 C MLPQ G | User Selectable: 0, 10, 37 |
| DEI1170A-MMS-G | -55°C - 125°C | 20 5x5 C MLPQ G | User Selectable: 0, 10, 37 |
| DEI1171A-MES-G | -55°C - 85°C | 20 5x5 I MLPQ G | User Selectable: 0, 10, 37 |
| DEI1171A-MMS-G | -55°C - 125°C | 20 5x5 I MLPQ G | User Selectable: 0, 10, 37 |
| DEI1270A-MES-G | -55°C - 85°C | 38 5x7 C MLPQ G | User Selectable: 0, 10, 37 |
| DEI1270A-MMS-G | -55°C - 125°C | 38 5x7 C MLPQ G | User Selectable: 0, 10, 37 |
| DEI1271A-MES-G | -55°C - 85°C | 38 5x7 I MLPQ G | User Selectable: 0, 10, 37 |
| DEI1271A-MMS-G | -55°C - 125°C | 38 5x7 I MLPQ G | User Selectable: 0, 10, 37 |
| DEI3182A-CMB | -55°C - 125°C | 16 CERDIP | 37.5 |
| DEI3182A-CMS | -55°C - 125°C | 16 CERDIP | 37.5 |
| DEI3182A-DMB | -55°C - 125°C | 16 SB DIP P | 37.5 |
| DEI3182A-DMS | -55°C - 125°C | 16 SB DIP P | 37.5 |
| DEI3182A-EMB | -55°C - 125°C | 28 CLCC P | 37.5 |
| DEI3182A-EMS | -55°C - 125°C | 28 CLCC P | 37.5 |
| DEI5070-SES-G | -55°C - 85°C | 8 EP SOIC G | 37.5 |
| DEI5070-SMS-G | -55°C - 125°C | 8 EP SOIC G | 37.5 |
| DEI5071-SES-G | -55°C - 85°C | 8 EP SOIC G | 27.5 |
| DEI5071-SMS-G | -55°C - 125°C | 8 EP SOIC G | 27.5 |
| DEI5072-SES-G | -55°C - 85°C | 8 EP SOIC G | 7.5 |
| DEI5072-SMS-G | -55°C - 125°C | 8 EP SOIC G | 7.5 |
| DEI5090-MES-G | -55°C - 85°C | 16 4X4 I MLPQ G | User selectable: 5, 37.5 |
| DEI5090-MMS-G | -55°C - 125°C | 16 4X4 I MLPQ G | User selectable: 5, 37.5 |
| DEI5090-SES-G | -55°C - 85°C | 16 SOIC NB G | User selectable: 5, 37.5 |
| DEI5090-SMS-G | -55°C - 125°C | 16 SOIC NB G | User selectable: 5, 37.5 |
| DEI5097-SES-G | -55°C - 85°C | 16 SOICW I EP G | 37.5 |
| DEI5270-MES-G | -55°C - 85°C | 38 5x7 I MLPQ G | User selectable: 7.5, 27.5, or 37.5 |
| DEI5270-MMS-G | -55°C - 125°C | 38 5x7 I MLPQ G | User selectable: 7.5, 27.5, or 37.5 |
核心功能特性
信號轉換：TTL/CMOS → ARINC 429 三電平差分信號(+10V, 0V, -10V)
速率支持：可選高速(100 kbps)或低速(12.5 kbps)
輸出電阻：可選 0Ω、10Ω、37.5Ω 或用戶自定義，適配不同總線負載
三態輸出：支持高阻態，便于多驅動器共享總線
抗瞬態干擾：滿足航空雷擊、射頻抗擾度要求電源范圍：±9.5V 至 ±16.5V，兼容機載電源系統
典型封裝形式
SOIC-EP：8引腳帶散熱焊盤，適合緊湊型設計
MLPQ 5×5 / 5×7：無引腳封裝，適合高可靠性、高密度應用
CERDIP / PLCC：用于軍品級高溫環境(-55°C ~ 125°C)
應用場景
飛行控制系統
GPS導航設備
機載數據記錄儀
ARINC 429 總線測試設備
深圳市立維創展科技有限公司，優勢提供DEI高端芯片訂貨渠道，部分備有現貨庫存。
