PDQ15-Q24-S3-D隔離式DC-DC轉換器CUI
發布時間:2025-08-20 08:47:02 瀏覽:895
CUI PDQ15-D系列是一款高效、隔離型 DC-DC 轉換器,最高輸出功率為15W,效率88%,溫度范圍-40°C至 +105°C,采用行業標準 1" x 1" 封裝(25.4 x 25.4 mm),適用于工業、通信、醫療等嚴苛環境應用。

| MODEL | input voltage | output voltage (Vdc) | output current | output power max | ripple &noise1 max | efficiency typ (%) | ||
| typ | range | min | max | (W) | (mVp-p) | |||
| (Vdc) | (Vdc) | (A) | (A) | |||||
| PDQ15-Q24-S3-D | 24 | 9~36 | 3.3 | 0 | 4 | 13.2 | 75 | 87 |
| PDQ15-Q24-S5-D | 24 | 9~36 | 5 | 0 | 3 | 15 | 75 | 87 |
| PDQ15-Q24-S12-D | 24 | 9~36 | 12 | 0 | 1.25 | 15 | 100 | 87 |
| PDQ15-Q24-S15-D | 24 | 9~36 | 15 | 0 | 1 | 15 | 100 | 88 |
| PDQ15-Q24-D5-D | 24 | 9~36 | ±5 | 0 | ±1.5 | 15 | 75 | 85 |
| PDQ15-Q24-D12-D | 24 | 9~36 | ±12 | 0 | ±0.625 | 15 | 100 | 87 |
| PDQ15-Q24-D15-D | 24 | 9~36 | ±15 | 0 | ±0.500 | 15 | 100 | 88 |
| PDQ15-Q48-S3-D | 48 | 18~75 | 3.3 | 0 | 4 | 13.2 | 75 | 88 |
| PDQ15-Q48-S5-D | 48 | 18~75 | 5 | 0 | 3 | 15 | 75 | 88 |
| PDQ15-Q48-S12-D | 48 | 18~75 | 12 | 0 | 1.25 | 15 | 100 | 87 |
| PDQ15-Q48-S15-D | 48 | 18~75 | 15 | 0 | 1 | 15 | 100 | 87 |
| PDQ15-Q48-D5-D | 48 | 18~75 | ±5 | 0 | ±1.5 | 15 | 75 | 85 |
| PDQ15-Q48-D12-D | 48 | 18~75 | ±12 | 0 | ±0.625 | 15 | 100 | 87 |
| PDQ15-Q48-D15-D | 48 | 18~75 | ±15 | 0 | ±0.500 | 15 | 100 | 87 |
CUI是美國BEL旗下公司,主要提供AC-DC和DC-DC電源模塊產品。深圳立維創展科技有限公司代理銷售CUI品牌產品,歡迎咨詢。
推薦資訊

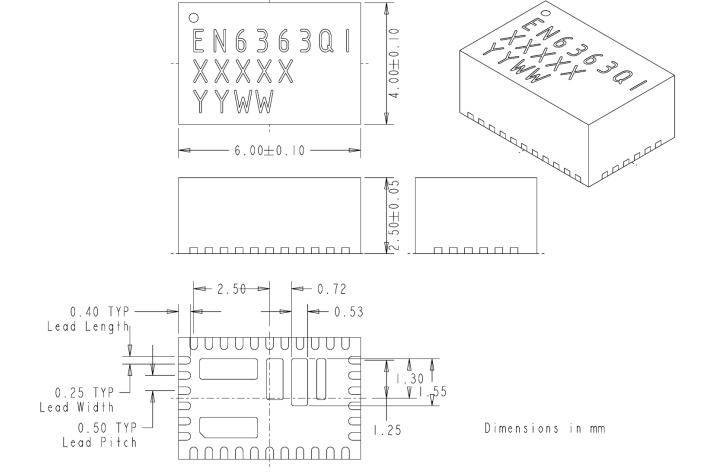

Intel? Enpirion? EN6363QI是一款集成了電感器的6A PowerSoC降壓型DC-DC開關轉換器,專為高效率和緊湊設計的電源管理應用設計。其特點包括內置電感器、高電流處理能力、高轉換效率和緊湊的封裝,適用于移動設備、嵌入式系統和便攜式電子設備。作為替代方案,推薦使用Cyntec的MUN12AD06-SM,其開關頻率為800kHz,效率可達93%,由臺達旗下的Cyntec提供,深圳市立維創展科技代理。
