QMC-WC12-1FR WR-12波導轉1mm母同軸適配器60-90GHz Quantum Microwave
發布時間:2025-08-06 08:34:06 瀏覽:803
QMC-WC12-1FR 是由 Quantum Microwave 研發的高性能波導-同軸轉換適配器,專為 60~90 GHz 毫米波頻段 設計,提供 WR-12波導 與 1 mm母頭同軸接口之間的低損耗信號轉換,適用于高精度微波測試、雷達及通信系統。

頻率范圍:60.0至90.0 GHz
插入損耗:≤0.75 dB(最大值),典型值0.75 dB
電壓駐波比(VSWR):1.3:1(典型值),1.4:1(最大值)
連接器類型:1.0 mm母頭(UG387/U標準)
波導型號:WR-12
材質:鍍金鋁合金
應用場景
毫米波通信系統
雷達前端模塊
太赫茲研究設備

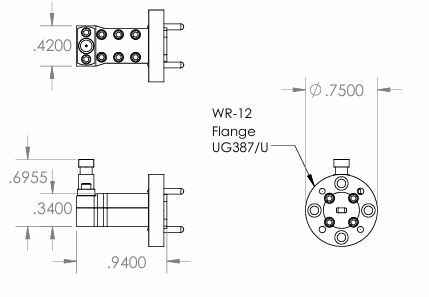

尺寸圖:

Quantum Microwave 是 Low Noise Factory 的經銷商,行業最低噪音的低溫 LNA。Quantum Microwave 是一家專注于低溫微波和毫米波元件的高科技公司,總部位于美國。其核心產品包括低溫衰減器、低噪聲放大器、毫米波組件等,廣泛應用于量子計算、通信、傳感和天文學領域。深圳市立維創展科技有限公司專業代理Quantum Microwave產品,擁有價格優勢,歡迎咨詢。
推薦資訊

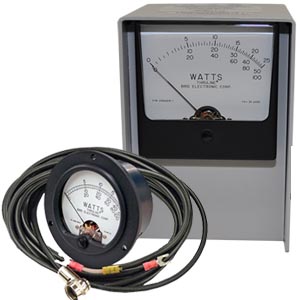

功率計由功率傳感器和功率指導器兩片面組合而成。功率傳感器又被稱為功率計探頭,將高頻率電信號行使能量轉換為可直接檢查的電信號。功率指導器包括數據信號擴大、轉換和顯示器。顯示器直接顯示功率值。功率傳感器和功率指導器之間用電線電纜持續。

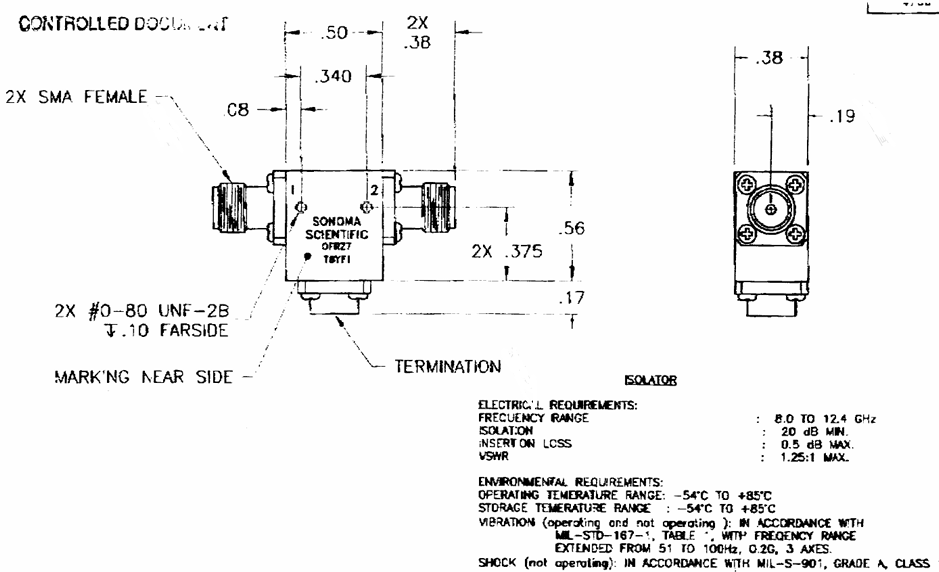

Sonoma Scientific T8YF1隔離器是一款高性能微波器件,工作頻率覆蓋8-12.4GHz(Ku波段核心頻段),關鍵性能包括:≥20dB隔離度、≤0.5dB插入損耗、1.25:1超低駐波比,采用SMA-F接口封裝,在-54℃至85℃嚴苛環境下仍可穩定處理1W前向功率,其緊湊型設計(12.7×14.2×9.65mm)特別適合星載設備和高密度集成應用場景。
