Glenair MWDM2L-25USP1,MWDM2L-37USP1 Micro-D連接器

發布時間：2025-06-26 09:29:44     瀏覽：852

　　Glenair 的 Sav-Con? Micro-D 連接器保護器(型號 MWDM2L)專為保護昂貴設備而設計，采用 TwistPin 接觸技術 和 一體式鋁合金外殼，可有效減少插拔磨損，適用于測試設備、航天級儀器等精密應用場景。

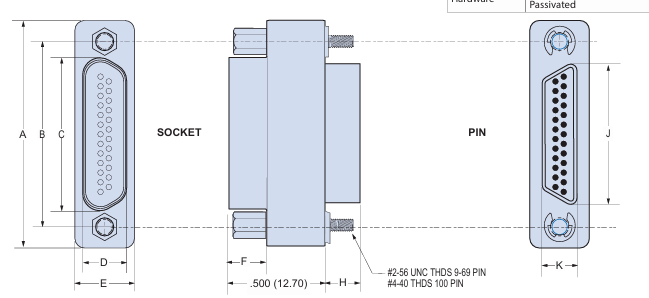

　　型號尺寸：

Glenair MWDM2L-25USP1,MWDM2L-37USP1 Micro-D連接器



SizePart NumberA Max.B  C Max.D Max.  E Max.FH  JMax.K Max
In.mm.In.
±.003		mm.
±0.08		In.mm.In.mm.In.mm.In.
±.003		mm.
±0.08		In.
±.003		mm
±.08		In.mm.In.mm.
9 MWDM2L-9USP1785 19.94 .565 14.35 .400 10.16 .250 6.35 308 7.82 .195 4.95 .183 4.65 333 8.46 .184 4.67
15 MWDM2L-15USP1.935 23.75 .715 18.16 .551 14.00 .250 6.35 308 7.82 .195 4.95 .183 4.65 483 12.27 .184 4.67
21 MWDM2L-21USP11.085 27.56 .865 21.97 .701 17.81 .250 6.35 308 7.82 .195 4.95 .183 4.65 633 16.08 .184 4.67
25 MWDM2L-25USP11.185 30.01 .965 24.51 801 20.35 .250 6.35 .308 7.82 .195 4.95 .183 4.65 .733 18.62 .184 4.67
31 MWDM2L-31USP11.335 33.91 1.115 28.32 .951 24.16 .250 6.35 308 7.82 195 4.95 .183 4.65 .883 22.43 .184 4.67
37 MWDM2L-37USP11.485 37.72 1.265 32.13 1.101 27.96 .250 6.35 .308 7.82 .195 4.95 .183 4.65 1.033 26.24 .184 4.67
51 MWDM2L-51USP11.435 36.45 1.215 30.86 1.051 26.70 .296 7.52 351 8.92 .195 4.95 .183 4.65 .983 24.97 .228 5.79
51-2MWDM2L-51-2USP11.835 46.61 1.615 41.02 1.450 36.83 .250 6.35 .308 7.82 .195 4.95 .183 4.65 1.384 35.15 .184 4.67
67 MWDM2L-67USP12.235 56.77 2.015 51.18 1.850 46.99 .250 6.35 308 7.82 .195 4.95 .183 4.65 1.784 45.31 .184 4.67
69 MWDM2L-69USP11.735 44.07 1.515 38.48 1.350 34.29 .296 7.52 .351 8.92 .195 4.95 .183 4.65 1.284 32.61 .228 5.79
75 MWDM2L-75USP12.080 52.80 1.705 43.30 1.450 36.80 .296 7.52 .351 8.92 .195 4.95 .183 4.65 1.384 35.20 .228 5.79
100 MWDM2L-100USP12.170 55.12 1.800 45.72 1.451 36.86 333 8.46 .394 10.01 .195 4.95 .183 4.65 1.383 35.13 .270 6.86
130 MWDM2L-130USP12.520 64.00 2.160 54.86 1.795 45.60 .333 8.46 394 10.01 195 4.95 .183 4.65 1.735 44.07 .270 6.86


　　典型應用

　　航天/軍工電子設備

　　高精度測試儀器

　　需要頻繁插拔的連接器保護

　　技術規格

　　外殼材料：鋁合金 6061-T6(化學鍍鎳)

　　接觸件：鍍金銅合金

　　絕緣體：玻璃纖維增強 LCP(耐高溫塑料)

　　硬件：300 系列不銹鋼(鈍化處理)

　　鎖緊機制：標準螺紋(#2-56 UNC 用于 9–69 針，#4-40 用于 100 針)

Glenair連接器是全球知名的高端品牌，廣泛應用于航天航空、軍用、艦載、精密制造等場合。深圳市立維創展科技有限公司，授權代理銷售Glenair產品，并提供技術支持。歡迎咨詢。

推薦資訊

  • ANDON散熱器插座?
    ANDON散熱器插座? 2021-06-23 17:06:53

    ANDON?散熱器插座結合了散熱器的散熱特性和使用插座的優點，即避免設備暴露在高溫焊料和被污染的清洗液中，能夠輕松地將設備PCB從設備上取下，無需人工和脫焊風險。與熱電制冷器（TEC）不同，ANDON散熱器插座? 熱量被吸走并遠離設備主體，不需要電源，占用空間很小，而且在專利ANDON散熱器插座上? 該設計采用玻璃纖維絕緣體封裝在鋁體內，吸收裝置的熱量，并通過一系列散熱器散熱。PCB中的可選銅層可以根據需要提供額外的散熱/噪聲耗散。

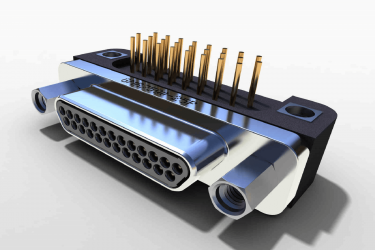

  • Glenair微型 D 連接器
