Norsat 1041XRTS KU波段BUC上變頻器

發布時間：2025-06-23 09:08:18     瀏覽：1632

　　Norsat International Inc.生產的Ku波段 4W 非倒置式塊上變頻器(Block Upconverter，簡稱 BUC)，型號為 1041XRTS，主要用于衛星通信系統，將低頻信號上變頻至 Ku 波段的高頻信號，以便通過衛星鏈路傳輸。

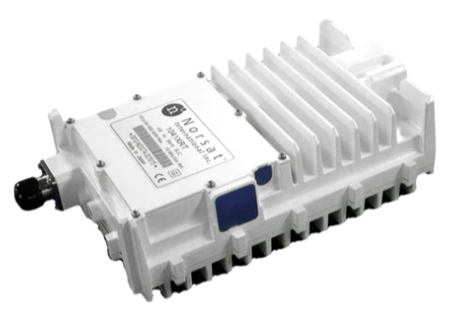

Norsat 1041XRTS KU波段BUC上變頻器

　　主要技術規格

　　輸出頻率范圍：13.75 GHz 至 14.50 GHz(部分型號為 14.0 GHz 至 14.50 GHz)

　　輸入頻率范圍：950 MHz 至 1700 MHz(部分型號為 950 MHz 至 1450 MHz)

　　輸出功率：36 dBm(至 1dB 壓縮點)

　　本振頻率：12.80 GHz(部分型號為 13.05 GHz)

　　輸入 VSWR：2.0:1

　　輸出 VSWR：2.1:1

　　相位噪聲：

　　-70 dBc/Hz @ 1 kHz

　　-80 dBc/Hz @ 10 kHz

　　-90 dBc/Hz @ 100 kHz

　　外部參考時鐘：10 MHz 信號頻率，參考電平范圍為 -5 dBm 至 +5 dBm

　　電源要求：通過 IF 電纜中心導體供電，電壓范圍為 +15V 至 +24V

　　功耗：45 W

　　機械和物理規格

　　輸出波導：WR75(帶槽)

　　尺寸：228 mm × 125 mm × 65 mm(9.0 英寸 × 4.9 英寸 × 2.6 英寸)

　　重量：1.9 kg(4.2 磅)

　　連接器選項

　　F 型連接器：75 歐姆

　　N 型連接器：50 歐姆

　　訂購信息

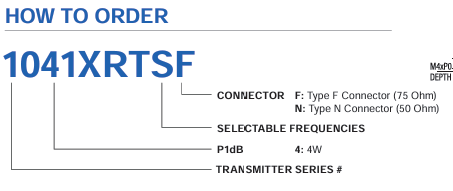

Norsat 1041XRTS 訂購信息

　　特點

　　高增益穩定性：在任何恒定頻率下，增益穩定性為 ±2.25 dB;在任何 54 MHz 帶寬內，增益穩定性為 ±1.0 dB;在整個 750 MHz 帶寬內，增益穩定性為 ±3.0 dB。

　　寬溫度范圍：工作溫度范圍為 -40°C 至 +55°C。

Norsat公司是通信解決方案的提供商，公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資，Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司，優勢代理銷售Norsat產品，歡迎咨詢。

推薦資訊

  • Norsat BDC-XT1000F單頻段X波段下變頻器(BDC)
    Norsat BDC-XT1000F單頻段X波段下變頻器(BDC) 2024-11-04 14:19:33

    Norsat的BDC-XT1000是一款高性能的單頻段X波段下變頻器，具備8.00-8.70 GHz的輸入頻率范圍和950-650 MHz的輸出頻率范圍，具有最大33 dB的轉換增益和13 dB的最大噪聲系數，支持10 MHz的外部參考頻率，適用于-40至+60°C的工作溫度環境，尺寸為108 x 80 x 42 mm，重量僅為0.55 kg，適合各種衛星通信系統。

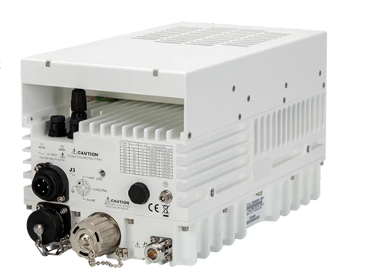

  • Norsat MDKA040ANIG-DN 40W Ka雙頻GaN射頻功率放大器BUC
