2SMH7NB X波段雷達隔離器Renaissance
發布時間:2025-03-28 09:37:54 瀏覽:1778
Renaissance Electronics & Communications, LLC 公司的2SMH7NB是一款用于 X 波段雷達系統的表面貼裝隔離器。專為未來 X 波段雷達系統設計,主要用于軍事和海軍雷達系統,適用于海軍戰艦,提供地平線搜索與跟蹤、水面搜索與跟蹤以及導彈通信鏈路,滿足嚴格的尺寸、重量和功率(SWaP)要求。

技術規格
頻率范圍:8.5 – 10.0 GHz
插入損耗:0.5 dB
隔離度:20 dB
駐波比:1.25:1
射頻功率:
正向功率:10W
反向功率:1W
工作溫度范圍:-40°C 至 +85°C
尺寸:0.600” x 0.600” x 0.222”
特點與優勢
適應海洋環境:能夠承受海洋環境的惡劣條件。
尺寸、重量和功率優化(SWaP):專為滿足軍事應用的緊湊尺寸和低功耗要求設計。
低損耗:插入損耗低,確保信號傳輸效率。
高功率處理能力:能夠承受高正向和反向功率。
溫度穩定性:在較寬的溫度范圍內保持性能穩定。
HXI公司(已被Renaissance收購)是一家專注于射頻和微波技術的公司,主要為國防、太空和航空市場提供廣泛的產品線,包括低噪聲放大器、功率放大器、頻率倍增器、混頻器/上變頻器、波導隔離器和環行器以及PIN開關等,頻率覆蓋從18 GHz至110 GHz。深圳市立維創展科技有限公司優勢供銷Renaissance/HXI產品,歡迎咨詢了解。
推薦資訊
ADQ33 是 Teledyne SP Devices 推出的一款高端 12 位雙通道數據采集板,專為高采樣率和高數據傳輸速率需求設計。其每個通道支持 1 GSPS 采樣率和 1 GHz 帶寬,輸入范圍為 0.5 Vpp,具有低串擾(<500 MHz 時為 -70 dBFS)和高信噪比(0 至 500 MHz 時為 55 dBc)。板載 8 Gbyte 數據存儲和 PCIe Gen3 x8 接口支持高達 7 GByte/s 的數據傳輸速率。ADQ33 適用于光學相干斷層掃描、飛行時間質譜儀、分布式光纖傳感器、激光雷達及科學儀器等高精度數據采集場景。

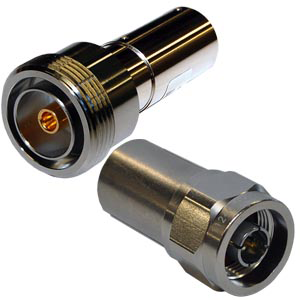

Bird射頻制造從 2 瓦到跨越 80kW 的各種射頻終端。Bird射頻的電阻產品組合包含對流冷卻、傳導冷卻、油冷、水冷和善動射頻負載。
