Microsemi 1N3595AUR開關二極管

發布時間：2025-03-21 09:02:44     瀏覽：1593

Microsemi 1N3595AUR開關二極管

　　產品概述

　　型號：1N3595AUR

　　類型：開關二極管

　　封裝形式：金屬化鍵合，氣密封裝，雙插頭結構(DO-213AA)

　　符合標準：符合 MIL-PRF-19500/241 標準

　　電氣特性

　　直流電氣特性

　　正向電壓(VF)：

　　在 25°C 環境溫度下，不同正向電流(IF)下的正向電壓范圍：

　　1mA：0.52V - 0.70V

　　5mA：0.60V - 0.765V

　　10mA：0.65V - 0.80V

　　50mA：0.74V - 0.88V

　　100mA：0.79V - 0.92V

　　200mA：0.83V - 1.00V

　　反向漏電流(IR)：

　　在 25°C 環境溫度下，125V 反向電壓時，反向漏電流小于等于 0.002μA

　　在 -55°C 環境溫度下，100V 反向電壓時，反向漏電流小于等于 150μA

　　在 150°C 環境溫度下，125V 反向電壓時，反向漏電流小于等于 3μA

　　反向擊穿電壓(VBR)：

　　在 25°C 環境溫度下，反向擊穿電壓大于等于 100V

　　交流電氣特性

　　電容：在 0V 偏壓下，電容小于等于 8.0pF

　　反向恢復時間(TRR)：在 10mA 正向電流和 35V 反向電壓下，反向恢復時間小于等于 3.0μs

　　極限參數

　　工作溫度范圍：-65°C 至 +175°C

　　存儲溫度范圍：-65°C 至 +175°C

　　浪涌電流：

　　1s 正弦波：500mA

　　1μs 正弦波：4A

　　總功耗：500mW

　　工作電流：在 25°C 環境溫度下，最大 150mA

　　直流反向電壓(VRWM)：125V

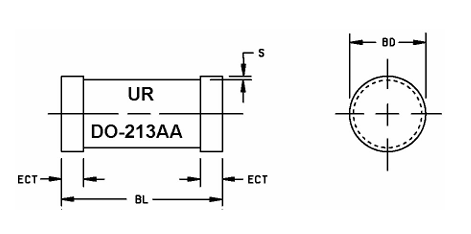

　　封裝尺寸

　　封裝類型：DO-213AA

　　尺寸：

　　長度(L)：1.60mm - 1.70mm

　　寬度(W)：3.30mm - 3.70mm

　　高度(H)：0.41mm - 0.55mm

　　引腳間距(S)：最小 0.03mm

　　設計數據

　　封裝：氣密封裝玻璃外殼，符合 MIL-PRF-19500/241 標準

　　引腳材料：銅包鋼

　　引腳表面處理：錫/鉛

　　熱阻(ZθJX)：最大 70°C/W

　　極性：陰極端帶有標記

　　應用場景

　　1N3595AUR 適用于需要高可靠性和快速開關性能的電路，例如：

　　高頻開關電路

　　電源電路中的整流和保護

　　脈沖電路

　　軍用和航空電子設備

Microsemi 是美國高可靠性電子元器件廠商，其軍級二三級管產品，被廣泛應用于全球高端市場，深圳市立維創展科技有限公司，授權代理銷售Microsemi軍級二三級產品，大量原裝現貨，歡迎咨詢。
