Microchip 1N6461-1N6468系列：500W軍用級瞬態電壓抑制器(TVS)

發布時間：2025-02-27 09:29:14     瀏覽：936

　　Microchip 的 1N6461-1N6468 系列是 500 W 無空腔密封單向瞬態電壓抑制器(TVS)，專為高可靠性應用設計，符合 MIL-PRF-19500/551 軍用標準。

Microchip 1N6461-1N6468系列：500W軍用級瞬態電壓抑制器(TVS)

　　

 TypeMinimum
Breakdown
Voltage1
V(Bey at I(aR)		Breakdown
   Current
    l(BR)		Rated
Standoff
Voltage
VwM		Maximum
Standby
Current
lp at VRwM		Maximum
Clamping
Voltage1
Vcat lpp		Maximum
Peak Pulse
Current1
lpp		Maximum
Temp.Coef.
    of
  V(BR)
  Cv(BR)

at 8/20
μs		at 10/1000
   μs

VmAV(pk)μAV(pk)A(pk)  A(pk)%/℃
1N64615.6 25 5 3000 9.0 315 56 0.03,+0.045
1N64626.5 20 6 2500 11.0 258 46 +0.060
1N646313.6 5 12 500 22.6 125 22 +0.085
1N646416.4 5 15 500 26.5 107 19 +0.085
1N646527.0 2 24 50 41.4 69 12 +0.096
1N646633.0 1 30.5 3 47.5 63 11 +0.098
1N646743.7 1 40.3 2 63.5 45 8 +0.101
1N646854.0 1 51.6 2 78.5 35 6 +0.103

      產品特點

　　高可靠性：

　　無空腔密封硬玻璃外殼，內部采用“Category 1”冶金連接。

　　工作峰值電壓(VWM)范圍為 5.0 V 至 51.6 V。

　　峰值脈沖功率(PPP)為 500 W。

　　雙層鈍化保護。

　　符合 MIL-PRF-19500/551 的 JAN、JANTX 和 JANTXV 等級。

　　電氣特性：

　　8/20 μs 波形下的峰值脈沖電流(IPP)范圍為 6 A 至 315 A。

　　10/1000 μs 波形下的鉗制電壓(VC)范圍為 9.0 V 至 78.5 V。

　　反向漏電流(ID)小于 3000 μA。

　　封裝形式：

　　提供軸向引腳封裝和表面貼裝 MELF 封裝。

　　封裝材料為硬玻璃，具有良好的密封性和耐久性。

　　環境適應性：

　　工作溫度范圍為 -55°C 至 +175°C。

　　符合 RoHS 標準(僅商業級)。

　　應用場景

　　軍事和高可靠性應用：適用于對可靠性要求極高的場景。

　　ESD 和 EFT 保護：符合 IEC61000-4-2 和 IEC61000-4-4 標準。

　　防雷保護：能夠抵御雷電引起的二次效應。

　　工業應用：如傳感器信號線、MOSFET 保護等。

Microsemi 是美國高可靠性電子元器件廠商，其軍級二三級管產品，被廣泛應用于全球高端市場，深圳市立維創展科技有限公司，授權代理銷售Microsemi軍級二三級產品，大量原裝現貨，歡迎咨詢。

推薦資訊

  • Bird射頻專家天線和電纜射頻功率監視器

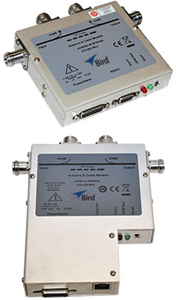

    Bird射頻專家天線和電纜射頻功率監視器 2021-09-15 17:04:24
