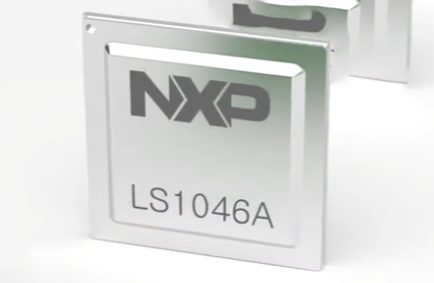

NXP LS1046A處理器:高性能、多核、64位Arm?架構處理器
發布時間:2025-02-26 09:01:42 瀏覽:1611

產品概述
核心架構:LS1046A處理器是NXP QorIQ系列的高性能、多核、64位Arm?架構處理器。
核心數量:支持四核(LS1046A)和雙核(LS1026A)版本。
目標應用:適用于嵌入式網絡、工業基礎設施、企業路由器、交換機、網絡附加存儲(NAS)、安全設備、虛擬客戶邊緣設備(vCPE)等。
性能特點
核心性能:
四個32位/64位Arm? Cortex?-A72處理器核心,共享2 MB L2緩存,支持高達1.8 GHz的操作頻率。
單線程核心,每個核心配備32 KB L1數據緩存和48 KB L1指令緩存。
支持高達10 Gbps的性能,支持DDR4 SDRAM內存控制器,支持ECC(錯誤校正碼)保護。
數據路徑加速架構(DPAA):
包括幀管理器(FMan)、隊列管理器(QMan)、緩沖區管理器(BMan)等,支持數據包解析、分類、調度、擁塞管理等功能。
集成安全引擎(SEC),支持IPsec、SSL、DTLS等安全協議。
接口支持:
8個SerDes通道,支持多種高速接口,包括PCIe 3.0、SATA 6 Gbit/s、10 GbE接口、SGMII接口等。
集成eSDHC控制器、USB 3.0控制器、I2C、SPI、GPIO等通用接口。
低功耗設計:
支持多種低功耗模式,包括深度睡眠模式、低功耗待機模式等。
支持0.9 V和1.0 V核心電壓,優化功耗表現。
開發支持
開發工具:提供完整的開發工具鏈,包括編譯器、調試器、評估板等。
生態系統:支持Linux、FreeRTOS等操作系統,提供豐富的軟件庫和開發示例。
封裝與電氣特性
封裝類型:采用23 mm x 23 mm的780球FC-PBGA封裝。
電氣特性:支持多種電源電壓,包括1.8 V、3.3 V等,支持多種接口標準。
應用場景
網絡設備:小型交換機、路由器、vCPE設備。
工業自動化:支持Profibus、HDLC等工業協議的PLC和控制系統。
物聯網(IoT):作為邊緣計算設備的核心處理器。
安全設備:支持高速加密和安全協議處理。
型號:
| Part Number | Marketing Description | Core Type | Operating Frequency [Max] (MHz) | External Memory Supported | SRAM (kB) | Cache (KB) |
| LS1026ASE8MQA | Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.2GHz, 0 to 105C, Security enabled | Arm Cortex-A72 | 1200 | DDR4 SDRAM | 128 | 32, 48 |
| LS1026ASE8P1A | Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.4GHz, 0 to 105C, Security enabled | Arm Cortex-A72 | 1400 | DDR4 SDRAM | 128 | 32, 48 |
| LS1026ASE8Q1A | Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.6GHz, 0 to 105C, Security enabled | Arm Cortex-A72 | 1600 | DDR4 SDRAM | 128 | 32, 48 |
| LS1026ASE8T1A | Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.8GHz, 0 to 105C, Security enabled | Arm Cortex-A72 | 1800 | DDR4 SDRAM | 128 | 32, 48 |
| LS1026ASN8MQA | Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.2GHz, 0 to 105C, Security disabled | Arm Cortex-A72 | 1200 | DDR4 SDRAM | 128 | 32, 48 |
| LS1026ASN8P1A | Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.4GHz, 0 to 105C, Security disabled | Arm Cortex-A72 | 1400 | DDR4 SDRAM | 128 | 32, 48 |
| LS1026ASN8Q1A | Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.6GHz, 0 to 105C, Security disabled | Arm Cortex-A72 | 1600 | DDR4 SDRAM | 128 | 32, 48 |
| LS1026ASN8T1A | Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.8GHz, 0 to 105C, Security disabled | Arm Cortex-A72 | 1800 | DDR4 SDRAM | 128 | 32, 48 |
| LS1026AXE8P1A | Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.4GHz, -40 to 105C, Security enabled | Arm Cortex-A72 | 1400 | DDR4 SDRAM | 128 | 32, 48 |
| LS1026AXE8Q1A | Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.6GHz, -40 to 105C, Security enabled | Arm Cortex-A72 | 1600 | DDR4 SDRAM | 128 | 32, 48 |
| LS1026AXE8T1A | Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.8GHz, -40 to 105C, Security enabled | Arm Cortex-A72 | 1800 | DDR4 SDRAM | 128 | 32, 48 |
| LS1026AXN8P1A | Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.4GHz, -40 to 105C, Security disabled | Arm Cortex-A72 | 1400 | DDR4 SDRAM | 128 | 32, 48 |
| LS1026AXN8Q1A | Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.6GHz, -40 to 105C, Security disabled | Arm Cortex-A72 | 1600 | DDR4 SDRAM | 128 | 32, 48 |
| LS1026AXN8T1A | Layerscape 64-bit Arm Cortex-A72, Dual-core, 1.8GHz, -40 to 105C, Security disabled | Arm Cortex-A72 | 1800 | DDR4 SDRAM | 128 | 32, 48 |
| LS1046ASE8MQA | Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.2GHz, 0 to 105C, Security enabled | Arm Cortex-A72 | 1200 | DDR4 SDRAM | 128 | 32, 48 |
| LS1046ASE8P1A | Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.4GHz, 0 to 105C, Security enabled | Arm Cortex-A72 | 1400 | DDR4 SDRAM | 128 | 32, 48 |
| LS1046ASE8Q1A | Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.6GHz, 0 to 105C, Security enabled | Arm Cortex-A72 | 1600 | DDR4 SDRAM | 128 | 32, 48 |
| LS1046ASE8T1A | Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.8GHz, 0 to 105C, Security enabled | Arm Cortex-A72 | 1800 | DDR4 SDRAM | 128 | 32, 48 |
| LS1046ASN8MQA | Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.2GHz, 0 to 105C, Security disabled | Arm Cortex-A72 | 1200 | DDR4 SDRAM | 128 | 32, 48 |
| LS1046ASN8P1A | Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.4GHz, 0 to 105C, Security disabled | Arm Cortex-A72 | 1400 | DDR4 SDRAM | 128 | 32, 48 |
| LS1046ASN8Q1A | Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.6GHz, 0 to 105C, Security disabled | Arm Cortex-A72 | 1600 | DDR4 SDRAM | 128 | 32, 48 |
| LS1046ASN8T1A | Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.8GHz, 0 to 105C, Security disabled | Arm Cortex-A72 | 1800 | DDR4 SDRAM | 128 | 32, 48 |
| LS1046AXE8P1A | Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.4GHz, -40 to 105C, Security enabled | Arm Cortex-A72 | 1400 | DDR4 SDRAM | 128 | 32, 48 |
| LS1046AXE8Q1A | Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.6GHz, -40 to 105C, Security enabled | Arm Cortex-A72 | 1600 | DDR4 SDRAM | 128 | 32, 48 |
| LS1046AXE8T1A | Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.8GHz, -40 to 105C, Security enabled | Arm Cortex-A72 | 1800 | DDR4 SDRAM | 128 | 32, 48 |
| LS1046AXN8P1A | Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.4GHz, -40 to 105C, Security disabled | Arm Cortex-A72 | 1400 | DDR4 SDRAM | 128 | 32, 48 |
| LS1046AXN8Q1A | Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.6GHz, -40 to 105C, Security disabled | Arm Cortex-A72 | 1600 | DDR4 SDRAM | 128 | 32, 48 |
| LS1046AXN8T1A | Layerscape 64-bit Arm Cortex-A72, Quad-core, 1.8GHz, -40 to 105C, Security disabled | Arm Cortex-A72 | 1800 | DDR4 SDRAM | 128 | 32, 48 |
NXP恩智浦是全球領先的半導體公司,擁有包括MCU微控制器在內的全面產品線,專廣泛應用于汽車、工業與物聯網等領域,立維創展優勢代理分銷NXP的MCU產品,歡迎了解。
