SL2853F CW 20W雙接頭隔離器RFCI

發布時間：2025-01-29 20:00:36     瀏覽：1192

SL2853F 是一種用于射頻(RF)應用的雙接頭隔離器，設計用于在特定頻率范圍內提供高隔離度和低插入損耗。

 SL2853F CW 20W雙接頭隔離器RFCI

　　電氣規格

　　頻率范圍: 2620 MHz 至 2690 MHz

　　插入損耗: 小于 0.40 dB，最大不超過 0.60 dB

　　隔離度: 最小 45 dB，典型值大于 55 dB

　　回波損耗: 最小 22 dB，典型值大于 25 dB

　　功率和溫度等級

　　正向功率峰值/平均值: 最大 1000/100 瓦特

　　反向功率連續波(CW): 最大 20 瓦特

　　終端額定功率: 最大 20 瓦特

　　工作溫度范圍: -40°C 至 +85°C

　　存儲溫度范圍: -40°C 至 +90°C

　　其他特性

　　隔離器法蘭: 能夠承受 +85°C 的溫度，最大持續時間為 30 分鐘。

　　引腳尺寸: 1.00 mm (0.039 英寸) 寬 x 2.5 mm (0.10 英寸) 長 x 0.20 mm (0.008 英寸) 厚

　　應用

　　這種隔離器適用于需要高隔離度和低插入損耗的射頻通信系統，如無線通信基站、衛星通信和微波鏈路等。

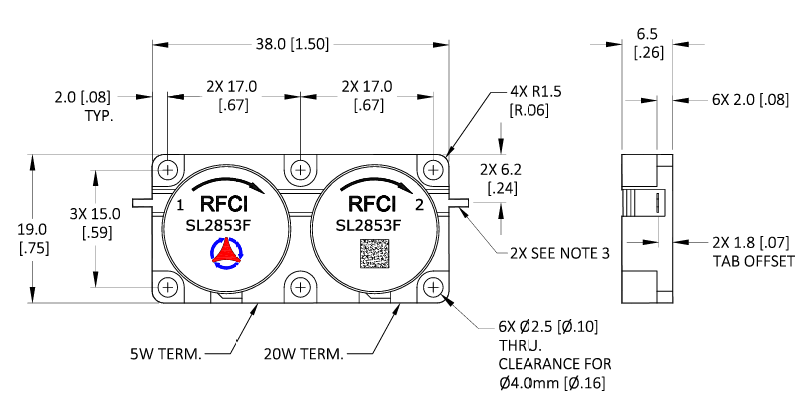

　　機械尺寸

　　總長度: 38.0 mm (1.50 英寸)

　　直徑: 19.0 mm (0.75 英寸)

　　安裝孔: 4 個 R1.5 mm (0.06 英寸) 的安裝孔，分布在直徑為 6.5 mm (0.26 英寸) 的圓周上

　　引腳偏移: 2X 1.8 mm (0.07 英寸)

　　引腳尺寸: 6X φ2.5 mm (0.10 英寸) 通孔，中心孔直徑為 φ4.0 mm (0.16 英寸)

　　引腳類型: 5W 和 20W 終端

RFCI是一家專業生產射頻(RF)環行器和隔離器的公司，產品覆蓋了從50 MHz到20 GHz的頻率范圍，廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品，歡迎咨詢了解。

推薦資訊

  • Sonoma Scientific T9YN1嵌入式隔離器9至12GHz
    Sonoma Scientific T9YN1嵌入式隔離器9至12GHz 2025-10-10 08:54:31

    Sonoma Scientific T9YN1 是一款專為9.0-12.0 GHz（Ku波段）設計的嵌入式微波隔離器，采用鋼殼鍍鎳+銅導體結構，提供0.5dB典型插入損耗（最大0.6dB）、≥20dB隔離度及1.20:1以下VSWR，支持1W平均功率（正向/反向）和-40°C至+85°C工作環境。其緊湊型引腳式封裝（12.7×12.7×5.3mm）在雷達、衛星通信及測試設備中展現出卓越的信號隔離與機械穩定性。

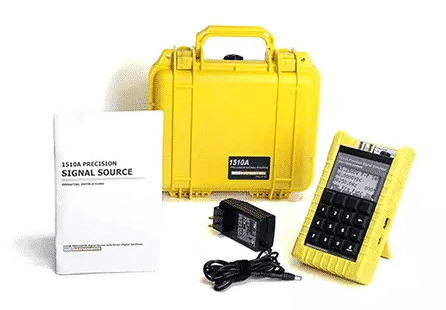

  • MTI Instruments 1510A便攜式信號發生器
