NSR020A0X43Z非隔離DC-DC電源模塊(OmniOn Power)

發布時間：2024-12-31 08:39:12     瀏覽：1152

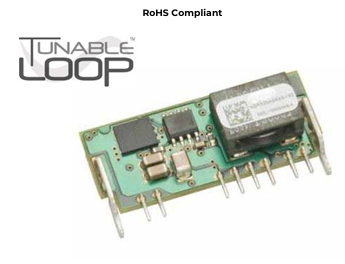

NSR020A0X43Z非隔離DC-DC電源模塊(OmniOn Power)

　　NSR020A0X43Z是OmniOn Power公司推出的一款非隔離直流 - 直流(DC - DC)電源模塊，隸屬于Naos Raptor 20A系列。該模塊旨在提供高達20A的輸出電流，具備一系列特性，具體如下：

　　產品概述

　　輸入電壓范圍：在4.5Vdc至14Vdc之間。

　　輸出電壓范圍：0.59Vdc至6Vdc，可通過外部電阻進行編程設定。

　　輸出電流：可達20A。

　　尺寸規格：其尺寸為36.8mm x 15.9mm x 9.2mm，適合空間受限的應用場景。

　　保護功能方面：具備遠程開關機、可調輸出電壓以及過流和過溫保護功能。

　　動態響應優化：借助Tunable Loop?功能，用戶能夠優化轉換器的動態響應，減少輸出電容，進而節省成本和PCB面積。

　　應用場景

　　該電源模塊可應用于多種領域，包括分布式電源架構、中間母線電壓應用，還適用于電信設備、服務器和存儲設備以及網絡設備等。

　　技術規格

　　絕對最大額定值

　　連續輸入電壓：范圍為 - 0.3V至18V。

　　工作環境溫度： - 40°C至85°C。

　　存儲溫度： - 55°C至125°C。

　　電氣規格

　　工作輸入電壓：4.5V至18V。

　　最大輸入電流：20A。

　　輸入無負載電流：在0.6Vdc時為50mA，在5.0Vdc時為110mA。

　　輸入待機電流：6.08mA。

　　浪涌電流：1A*s。

　　輸入電壓抑制：43dB。

　　輸出規格

　　輸出電壓范圍：0.59V至6V，可通過外部電阻調整。

　　輸出電壓調節：精度在±0.2%至±0.8%之間，具體取決于輸出電壓。

　　輸出紋波和噪聲：在不同輸出電壓下，紋波和噪聲的峰峰值在20mV至60mV之間變化。

　　外部電容

　　無Tunable Loop?時：6647pF至6647pF。

　　有Tunable Loop?時：6647pF至7000pF。

　　特性規格

　　On/Off信號接口：邏輯高電平(模塊開啟)為3.5V至Vin(max)，邏輯低電平(模塊關閉)為 - 0.3V至0.4V。

　　輸入高電流：10μA至1mA。

　　輸入低電流：10μA。

注：ABB(OmniOn Power)非隔離式DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代，具體替代方案可咨詢立維創展。
