KU PA 12701540 - 2 A射頻功率放大器Kuhne

發布時間：2024-10-24 10:24:55     瀏覽：1365

　　KU PA 12701540-2A是由Kuhne Electronic GmbH生產的Ku波段線性功率放大器，采用高效的GaAs技術，具備高線性和寬帶寬的特性，非常適合需要低失真和高帶寬的應用。它支持12700至15400 MHz的頻率范圍，能夠處理從2至12 dBm的輸入功率，并提供至少33 dBm的輸出功率。這款放大器擁有至少22 dB的小信號增益和高達40 dB的諧波抑制，以及在30 dBm PEP時27 dBc的IM3典型值，展現了其出色的性能。

　　KU PA 12701540-2A的設計注重實用性，具備反極性保護和監測輸出功能，后者通過二極管檢測器實現前向功率檢測。它的小型機械尺寸和僅45克的重量使得這款放大器便于集成到各種系統中。此外，它采用SMA-female 50歐姆的輸入輸出連接器，并配有鋁制外殼，尺寸為50 x 30 x 18 mm。

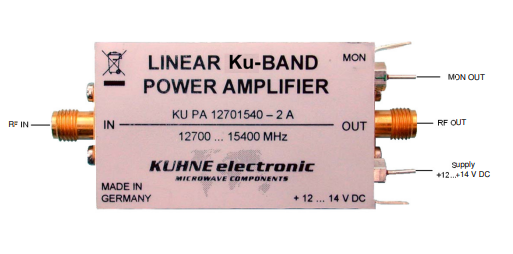

KU PA 12701540 - 2 A射頻功率放大器Kuhne

　　應用場景

　　數字廣播系統：如DVB-S和DVB-T

　　COFDM系統：使用QPSK、QAM等調制類型的COFDM系統

　　模擬傳輸系統

　　技術規格

　　頻率范圍：12700至15400 MHz

　　輸入功率：對于P1dB典型值為2至12 dBm，最大為20 dBm

　　輸出功率：P1dB最小為33 dBm(連續波)，P3dB典型值為34 dBm(連續波)

　　增益：小信號增益最小為22 dB

　　諧波：在33 dBm時，諧波抑制最小為40 dB

　　互調失真：在30 dBm PEP時，IM3典型值為27 dBc

　　效率：在33 dBm(連續波)時，效率至少為10%

　　供電電壓：+12至+14 V DC

Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的領先企業。深圳市立維創展科技有限公司，優勢代理銷售Alaris Kuhne產品，歡迎咨詢。
