Statek SWCX1掃頻石英晶體6-125MHz

發布時間：2024-10-12 09:13:11     瀏覽：1612


　　這款Statek SWCX1 掃頻石英晶體，其頻率范圍為 6 MHz 到 250 MHz，具有抗輻射能力，并采用表面貼裝方式設計。以下是該產品的主要特點和應用：

　　產品特點：

　　抗輻射能力：能耐受總劑量為 100 kRad(即 1 kGy)及以上的輻射。

　　高抗沖擊性：采用三點安裝結構。

　　超高可靠性：適合嚴苛環境中的使用。

　　定制設計：可根據需求進行定制。

　　軍用和空間篩選可用：滿足嚴格的軍事和航空航天級別標準。

　　低老化率：長期使用中的頻率穩定性好。

　　關鍵工藝在10級潔凈室中進行：保證產品的高質量。

　　符合 NASA 標準：遵循 NASA EEE-INST-002 規范。

　　應用領域：

　　軍事與航空航天：適用于高可靠性要求的場合。

　　衛星：適合在太空中長期運行的設備。

　　太空探測系統：用于深空探測。

　　深空探測器：例如火星探測器等。

　　遙測：用于遠程數據傳輸的精密設備。

　　電氣規格：

ELECTRICAL SPECIFICATIONS TABLE1(Specifications shown are typical unless otherwise noted.)
   SMFrequency Range
Motional Resistance
    R1   @25℃		Motional Capacitance
      C1@25℃
Shunt Capacitance
    C0   @25℃
Quality Factor
   (Q)@25℃
 Load Capacitance
        CL		Drive Level
sWCX1
sWCX1		6.0 MHz to
250 MHz		25.0@32 MHz
150@155.2 MHz		6.2fF @32 MHz
4.0 fF @155.2 MHz		2.3 pF @32 MHz
2.3 pF @155.2 MHz		30 k@32 MHz
30 k@155.2 MHz		20 pF,fs 50 MHz
10 pF,f>50 MHz		500 μW Maxfs 50 MHz
200 μW Maxf>50 MHz
GENERAL SPECIFICATIONS TABLE1(Specifications shown are typical unless otherwise noted.
SMFrequency RangeCalibration Tolerance
       @25℃		Frequency
Temperature Stability		Aging,first yearShock,survivalVibration,surviva  Standard CX
  data sheet
sWCX1
sWCX1		6.0 MHz to
250 MHz		±100 ppm,or tighter
as required		Please referto CX1 AT
data sheet		2 ppm Max3,000g peak 0.3 ms
1/2 sine		20 g,10-2,000 Hz
swept sine		10127 CX1 AT/
10107 CX1 SMAT

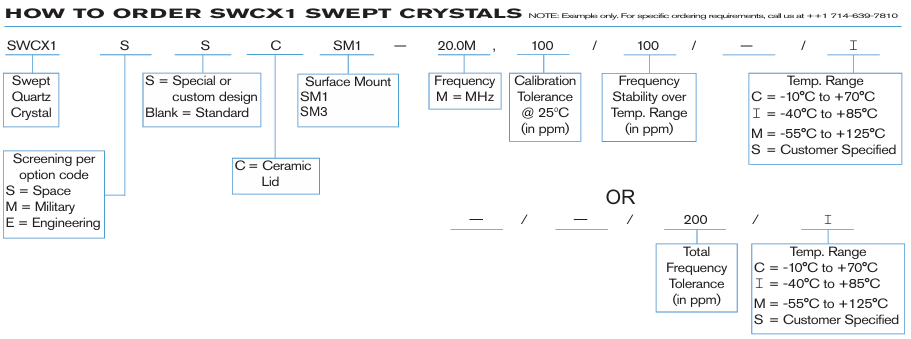

訂購指南：

Statek SWCX1掃頻石英晶體訂購指南

相關推薦：

Statek高溫高沖擊引線振蕩器

Statek小型石英晶體振蕩器

Statek超小型表面貼裝石英晶體頻率10kHz~250MHz

Statek TS1/TS4溫度傳感器頻率160~350kHz

Statek HGXOHT工業高沖擊高溫晶體振蕩器

更多Statek晶振相關產品信息可咨詢立維創展。


推薦資訊

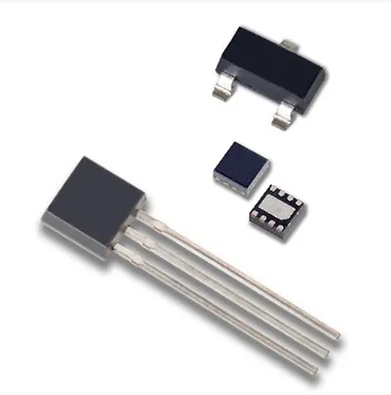

  • LS26VPS/VNS新型JFET壓控電阻器Linear Systems
