PDI L4系列石英晶體振蕩器

發布時間：2024-10-09 09:44:32     瀏覽：1852

　　PDI L4系列的石英晶體振蕩器采用密封的石英晶體，提供電阻焊接的表面貼裝(SMD)和通孔(Through Hole)封裝，同時PDI提供了定制服務，客戶可以根據自己的需求選擇標準頻率或定制頻率，以及定制參數。

PDI L4系列石英晶體振蕩器

　　規格：

ParameterMode
Fundamenta3rd 0vertonaUnits
  Frequency  Range*1
3.200000 to 50.00000035.000000 to100.000000MHz
  Frequency Tolerance  回+25*℃Per Optionppm
  Temperature Range*  OperatingPer Option℃
  Storage-55 to+125℃
  Frequency Stability  Over Operating TemperaturePer Optionppm
Equivalent Series Resistance
  (Maximum)		  3.200000 to 3.579000 MHz250 N/AQ
  3.579000 to 4.000000 MHz150 N/A
  4.000000 to 5.000000 MHz120 N/A
  5.000000 to 6.000000 MHz100 N/A
  6.000000 to 7.000000 MHz80 N/A
  7.000000 to 10.000000 MHz60 N/A
  10.000000 to 14.000000 MHz50 N/A
  14.000000 to 20.000000 MHz40 N/A
  2.20.000000 MHz30 N/A
  24.000000 to 35.000000 MHzN/A100
  2.35.000000 MHzN/A80
  Drive Level(Typical)
100 uW
  Shunt Capacitance(Maximum
5.0 pF
  Load Capacitance (Typical)
Per OptionpF
  Aging(Maximum)  Per Year±5.0Ppm
  Seal Method
Resistance Weld
  Insulation Resistance
500MQ Minimum @100Vdc±15V
 *1-Not all Frequēncy/Stability/Temperature combinations are available.


　　頻率范圍：基礎模式下3.2MHz至50MHz，第三泛音模式下35MHz至100MHz。

　　頻率容差和溫度范圍：均根據客戶選項定制。

　　頻率穩定性：在操作溫度范圍內，保證極高的穩定性。

　　等效串聯電阻：根據不同的頻率范圍，提供不同的最大值。

　　驅動級別和并聯電容：均為100和5.0pF，確保了設備的高效運行。

　　負載電容：根據客戶選項定制。

　　老化率：每年最大±5.0ppm，保證了長期穩定性。

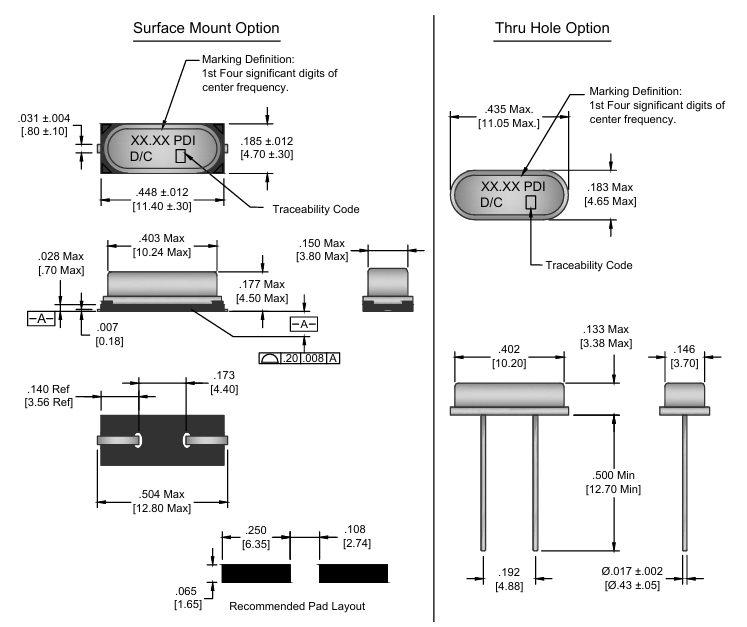

　　封裝及尺寸：尺寸為11.40 x 4.70 x 4.50毫米，提供了通孔和表面貼裝兩種封裝選項。

　　應用：

　　PDI L4系列石英晶體振蕩器廣泛應用于通信、醫療設備、工業控制、汽車電子和消費電子等領域。

訂購指南：


更多Wi2Wi（PDI） 晶振晶體相關產品信息可咨詢立維創展。

相關推薦：

Wi2Wi(PDI)恒溫晶體振蕩器OCXO

Wi2Wi(PDI)溫度補償晶體振蕩器TCXO

Wi2Wi QPL振蕩器MIL-PRF-55310

更多Wi2Wi品牌相關產品信息可咨詢立維創展。

推薦資訊

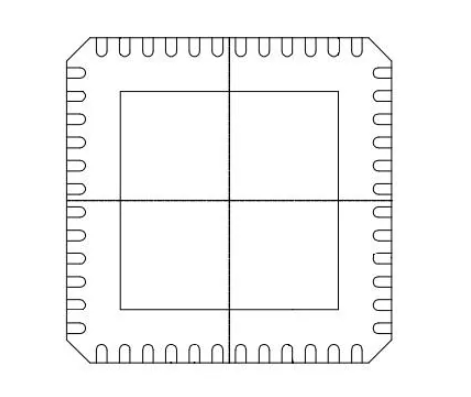

  • 88E3018-A2-NNC1C000以太網收發器Marvell
