HCME0995大電流SMT功率電感器DELTA臺達

發布時間：2024-09-29 10:24:01     瀏覽：1483

Electrical Characteristics @ 25℃, 100kHz, 1V

Delta P/NL
(nH)
±15%		Li
(nH)
MIN		   DCR
   (m2)
   ±10%		Isat1
(A)
   Ir2
   (A)
25℃100℃125℃
HCME0995-101100 70    0.125 90    73    67    63
HCME0995-151150 105 61    49    45

HCME0995大電流SMT功率電感器DELTA臺達

　　HCME0995系列是臺達(Delta)生產的一種大電流SMT功率電感器，主要用于處理高電流應用。以下是其主要特點和參數：

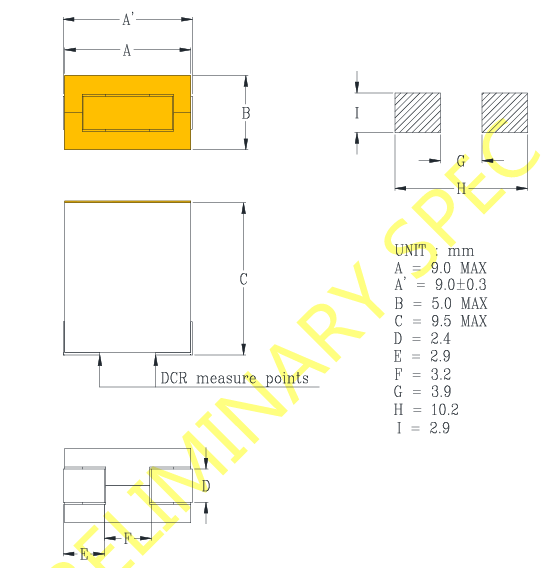

　　1. 機械尺寸

　　外形尺寸：

　　A：9.0 mm (最大值)

　　A'：9.0±0.3 mm

　　B：5.0 mm (最大值)

　　C：9.5 mm (最大值)

　　D：2.4 mm

　　E：2.9 mm

　　F：3.2 mm

　　G：3.9 mm

　　H：10.2 mm

　　I：2.9 mm

　　電感器的尺寸緊湊，適合表面貼裝(SMT)技術，可以高效利用PCB空間。

　　2. 電氣特性(在25°C、100kHz、1V條件下測試)

　　有兩種型號：

　　HCME0995-101：

　　電感值(L)：100 nH(±15%)

　　飽和值(Li)：70 nH(±10%)

　　直流電阻(DCR)：0.125 mΩ

　　飽和電流(Isat)：在25°C時為90A，100°C時為73A，125°C時為67A

　　溫升電流(Ir)：63A

　　HCME0995-151：

　　電感值(L)：150 nH(±15%)

　　飽和值(Li)：105 nH(±10%)

　　直流電阻(DCR)：0.125 mΩ

　　飽和電流(Isat)：在25°C時為61A，100°C時為49A，125°C時為45A

　　溫升電流(Ir)：63A

　　3. 關鍵說明：

　　1. Isat 是電感器飽和時導致電感值降到 Li 的電流。

　　2. Ir 是電感器表面溫度上升到約 40°C 時的電流。

　　3. 工作溫度范圍：-40°C 到 125°C(包括自溫升)。

　　4. 應用場景

　　這種電感器廣泛用于大電流場景，如電源管理系統、DC/DC轉換器、伺服電機驅動和電池管理系統，具有低直流電阻和高飽和電流特性，能夠承受較大的電流而不發生電感衰減。

深圳市立維創展科技有限公司，授權代理銷售DELTA臺達電感產品系列，大量現貨庫存。
