Glenair 7觸點引腳面板安裝插座連接器CB07C2L0,CB07Q2L0

發布時間：2024-09-10 10:36:34     瀏覽：2186

Glenair 7觸點面板安裝插座連接器

　　Glenair的7觸點引腳面板安裝插座連接器是CB系列的“PogoPin”連接器，專為面板安裝設計。其主要特點如下：

　　1. 接觸類型：插座采用不可拆卸的焊杯接觸點，支持最多#20 AWG的標準線(直徑1mm)。接觸點鍍有硬金，確保更好的導電性和耐用性。可選的PC尾接觸有兩種長度：3.5mm和8.0mm。

　　2. 外殼材料和防護：插座的外殼和壓帽為不銹鋼材料，外殼鍍有黑色鉻酸鹽，提供良好的防護。插座配有硅膠面密封件，防止在未連接時的水分侵入。未配對時的開放面耐壓為0.4bar，具有5000次的插拔循環壽命。

　　3. 安裝類型：

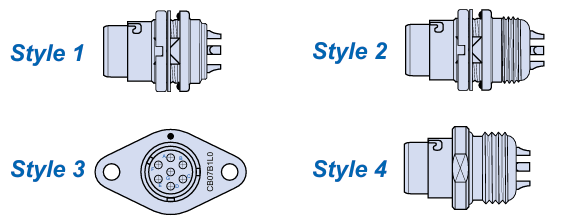

Glenair 7觸點面板安裝插座連接器安裝類型

　　A：帶有壓帽的插座適合后面板安裝，最大面板厚度為3.5mm，配有不銹鋼壓帽和平墊圈，硅膠O形圈確保面板的密封性。

　　B：帶有M14X1附件螺紋的壓帽插座，適合后面板安裝，具備與類型A類似的密封功能。

　　C：帶有兩個法蘭安裝孔的前面板安裝插座，安裝孔可接受M3螺絲，附帶O形圈確保面板密封。

　　D：帶有螺紋并適用于厚面板安裝的插座，帶有PC9螺紋并配有O形圈。

　　4. 7觸點引腳插座的接線方式：不同安裝類型的插座支持多種觸點配置，包括焊杯接觸點和不同長度的PC尾接觸點。安裝方式有螺紋安裝、法蘭安裝等，每種配置還提供不同的極化位置和顏色編碼，以確保正確的連接。

規格參數：


Mounting
Style		Polarizing
Contact  Position 1
Fig. Type      (White)		Polarizing
Position 2
(Yellow)		Polarizing
Position 3
(Green)		Polarizing
Position 4
(Pink)
Jam NutFig.1 Solder Cup CB07C1L0CB07C2L0  CB07C3L0  CB07C4L0
Jam NutFig.1 Short PC Tail CB07C1L1CB07C2L1  CB07C3L1  CB07C4L1
Jam NutFig.1 Long PC Tail CB07C1L2CB07C2L2  CB07C3L2  CB07C4L2
Jam Nut w/Thd.

Fig.2 Solder Cup CB07T1L0

CB07T2L0  CB07T3L0  CB07T4L0
Jam Nutw/Thd.

Fig.2 Short PC Tail CB07T1L1

CB07T2L1  CB07T3L1  CB07T4L1
Jam Nut w/Thd.

Fig.2 Long PC Tail CB07T1L2

CB07T2L2  CB07T3L2  CB07T4L2
FlangeFig.3 Solder Cup CB07B1L0CB07B2L0  CB07B3L0  CB07B4L0
FlangeFig.3 Short PC Tail CB07B1L1CB07B2L1  CB07B3L1  CB07B4L1
FlangeFig.3 Long PC Tail CB07B1L2CB07B2L2  CB07B3L2  CB07B4L2
Thread-InFig.4 SolderCup CB07Q1L0CB07Q2L0  CB07Q3L0  CB07Q4L0
Thread-InFig.4 Short PC Tail CB07Q1L1CB07Q2L1  CB07Q3L1  CB07Q4L1
Thread-InFig.4 Long PC Tail CB07Q1L2CB07Q2L2  CB07Q3L2  CB07Q4L2

　　這款連接器能夠在惡劣環境下提供可靠的電氣連接，并廣泛應用于航空航天等高要求的行業。
