V29系列壓控晶體振蕩器(VCXO)PDI

發布時間：2024-09-03 09:13:43     瀏覽：2418

　　PDI（Wi2Wi） V29系列壓控晶體振蕩器(VCXO)是一款專為嚴苛環境設計的高性能頻率控制設備。該系列產品以其超低相位噪聲、低抖動以及在高振動環境下的卓越性能而著稱，確保了頻率的精確性和穩定性。PDI V29系列VCXO提供了標準和定制頻率選項，以滿足不同用戶的需求。

V29系列壓控晶體振蕩器(VCXO)PDI

　　PDI V29系列VCXO的主要特點包括：

　　封裝尺寸：14.00L x 9.10W x 4.70H (mm)

　　使能類型：三態(T = Tri-State用于6-Pad)，或無連接(0 = No/Connect用于4-Pad)

　　頻率范圍：0.75000 MHz – 160.00000 MHz，具體選擇如下：

　　- 0.75000X-99.9999X

　　- C10000C-C16000

　　輸出類型：TTL/CMOS (C) 或 LVCMOS (O)

　　頻率穩定性：±25 ppm (B), ±50 ppm (C), ±100 ppm (D), 特殊穩定性 (S)

　　工作溫度：0°C到+70°C (A)，-20°C到+70°C (B)，-40°C到+85°C (D)，特殊溫度 (S)

　　供電電壓：3.3 V (3) 或 5.0 V (5)

　　包裝類型：帶式和卷盤 (R)

　　詳細參數：

ParameterSupply Voltage*1 (±10%)Units
5.0 3.3 V
  Frequency  Range*1
0.750000-160.000000MHz
  Frequency  Stability*1  All Causes (Maximum)2Per Optionppm
  FrequencyAdjustment  Control Voltage Range0.5 to 4.50.3 to 3.0V
  Absolute Pull Range (APR)(Minimum)±50ppm
  Linearity(Maximum)10 %
  Input Impedance(Minimum)50KQ
  Modulation Bandwidth (Minimum)25 KHz
  Temperature Range*1  OperatingPer OptionC
  Storage-55 to +125
  Supply Current (Maximum)  0.750000 to 29.999999 MHz25 20 mA
  30.000000 to 69.999999 MHz30 25
  70.000000 to 160.000000 MHz60 50
  Output
Per Option
  Load
15pF/10 TTL gates
  Duty Cycle(at 50%Vcc)
40 to 60%(45 to 55%option)
  Rise/Fall Times (Maximum)  Rise Time(10%to90%Vcc)5.0 ns
  Fall Time (90%to 10%Vcc)5.0
  Start up Time(Maximum)
10 ms
  Output Voltage Levels  High(Minimum)90 %Vcc
  Low(Maximum)10
  Pin 2(Tri-State)(6-PadOption Only)  Enable(High Voltage)(Minimum)70 %Vcc
  Disable (Low Voltage)(Maximum)30 %Vcc
  Phase Noise
  (Typical For 38.4 MHz)		  @100Hz Offset-110 dBc/Hz
  @1KHzOffset-130
  @10KHz Offset-140

更多Wi2Wi（PDI） 晶振晶體相關產品信息可咨詢立維創展。

相關推薦：

Wi2Wi(PDI)恒溫晶體振蕩器OCXO

Wi2Wi(PDI)溫度補償晶體振蕩器TCXO

Wi2Wi QPL振蕩器MIL-PRF-55310

更多Wi2Wi品牌相關產品信息可咨詢立維創展。

推薦資訊

  • FMCE-0328 EMI濾波器Interpoint

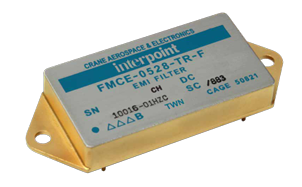

    FMCE-0328 EMI濾波器Interpoint 2024-07-03 09:20:16

    FMCE-0328 EMI濾波器是一款專為28V應用設計的高性能電磁干擾濾波器，具有高衰減性（在500kHz下可達60dB），寬工作溫度范圍（-55°C至+125°C），以及寬輸入電壓范圍（-0.5至50V）。它支持5A額定工作電流，符合MIL-STD-461C、D、E和F標準，適用于軍事、航空等高可靠性應用，能有效降低輸入紋波電流，提升系統性能。

  • ARIZONA Capacitors W90523PVC管狀電容器

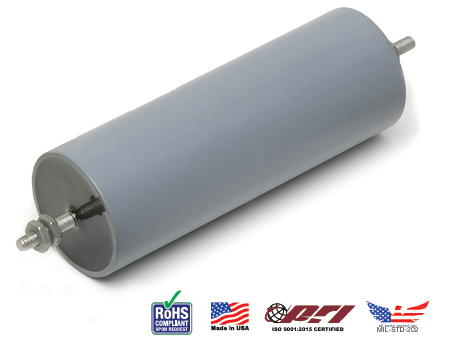

    ARIZONA Capacitors W90523PVC管狀電容器 2024-07-25 09:11:21
