1-2199298-9 DIP插座連接器TE

發布時間：2024-08-19 09:35:23     瀏覽：1337

1-2199298-9 DIP插座連接器TE

　　TE Connectivity生產的DIP插座連接器型號1-2199298-9是一款專為電子集成電路設計的連接器。以下是該產品的詳細介紹：

　　產品屬性：

　　針位數： 28針，適用于28腳的集成電路。

　　封裝類型： 采用DIP(雙列直插封裝)梅花腳端子設計，便于插入和拔出。

　　觸點鍍層： 觸點表面鍍有錫(Tin)，以提高焊接性能和防腐蝕能力。

　　結構特性：

　　配合類型： 標準設計，確保與大多數DIP封裝的集成電路兼容。

　　PCB孔數： 雙排孔設計，方便在電路板上進行雙列直插安裝。

　　機械附件：

　　安裝類型： 通孔安裝，適用于傳統的通孔焊接工藝。

　　電氣特性：

　　額定電流： 每個觸點最大額定電流為1安培(A)。

　　絕緣耐壓： 能夠承受高達1000伏特(V)的絕緣耐壓測試。

　　端接特性：

　　端電壓： 適用于最高250伏特(V)的工作電壓。

　　材料特性：

　　殼體材質： 采用PBT GF30(聚對苯二甲酸丁二醇酯，玻璃纖維增強)，具有良好的機械強度和耐熱性。

　　觸點材料： 銅合金，確保良好的導電性能。

　　絕緣材料： 使用熱塑性材料，提供良好的絕緣性能。

　　尺寸：

　　座高(已安裝)： 3.55mm(0.14英寸)，確保緊湊的安裝空間。

　　PCB孔直徑： 0.9mm(0.035英寸)，適合標準的PCB孔徑。

　　引腳深度： 拐角0.9mm，座高2.94mm，確保穩固的插入和拔出。

　　引腳數量： 48個引腳，提供額外的連接點。

　　此DIP插座連接器適用于需要通過直插安裝方式連接至電路板的電子集成電路，具備較寬的工作溫度范圍(-40至105°C)，適合在嚴苛環境下使用的電子設備。

推薦資訊

  • AirBorn超微距連接器Nano-D/Micro-D

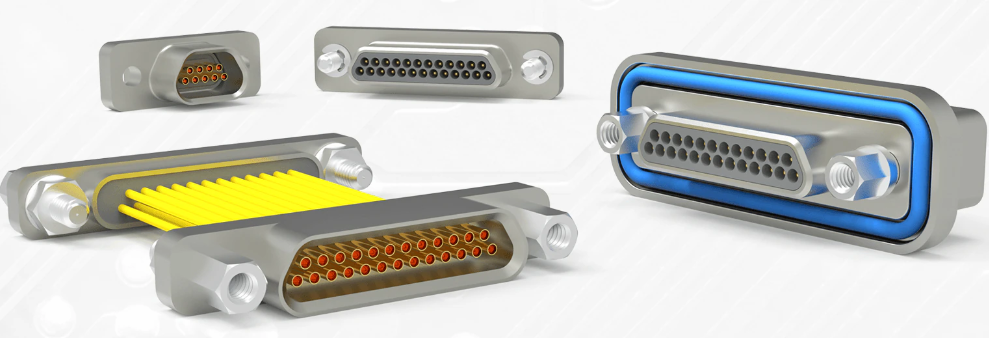

    AirBorn超微距連接器Nano-D/Micro-D 2023-12-08 12:00:28

    AirBorn?超微距連接器是一種電子連接器，它具有超微距離的接觸間距。這種連接器可以用于精密儀器、航空航天設備、醫療設備等領域，在要求高信號傳輸和可靠性的應用中得到廣泛應用

  • EZ Form半剛性電纜M17/130-00014

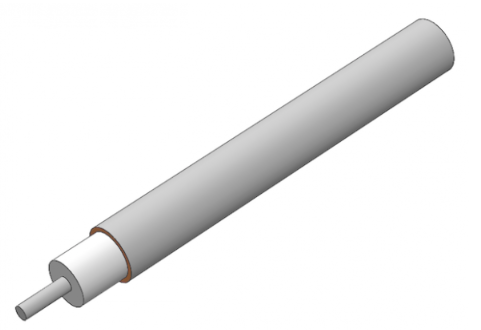

    EZ Form半剛性電纜M17/130-00014 2022-09-28 16:48:07
