MTI-Milliren412系列TCXO溫補晶振

發布時間：2024-07-10 09:05:39     瀏覽：1474


　　MTI-Milliren412系列TCXO(溫度補償晶體振蕩器)是一款高性能的晶振產品，具有以下特點和規范：

　　特征

　　環保標準：符合RoHS標準，確保產品環保無害。

　　寬溫度穩定性：在寬溫度范圍內具有嚴格的穩定性，適用于各種環境條件。

　　頻率調節：提供電壓控制和內部微調器，用于電動頻率調節。

　　輸出選項：削波正弦波輸出或HCMOS/TTL兼容，具有低相位噪聲。

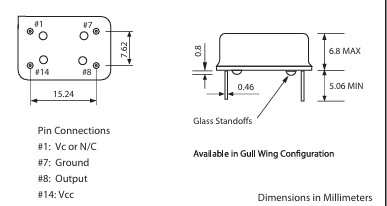

　　封裝：采用14引腳DIP兼容封裝，符合工業標準。

　　規范

　　頻率范圍：1.5 MHz 至 40 MHz。

　　電源電壓：支持5 V ± 5% 和 3.3 V ± 5%。

　　輸入電流：HCMOS/TTL兼容時，頻率在1.5 MHz 至 9.999 MHz時最大20 mA，10 MHz 至 40 MHz時最大30 mA;削波正弦波輸出的最大值為5 mA。

　　頻率穩定性：與溫度的關系為±1 ppm至±5 ppm，具體取決于溫度范圍。

　　溫度范圍：支持多種溫度范圍，如0°C至70°C，-40°C至85°C等。

　　頻率與電壓的關系：±最大0.3 ppm / Vcc ± 5%。

　　頻率與負載的關系：±最大0.3 ppm / ±2 pF。

　　老化：在25°C時，每年最大±1.0 ppm。

　　相位噪聲：-145 dBc/Hz(1kHz)。

　　電氣調諧

　　可控頻率選項：電壓控制時，最小±5 ppm。

　　控制電壓：Vcc = 5 V時為2.5±2.0 V;Vcc = 3.3 V時為1.65±1.5 V。

　　可凝固性：25°C時，5.0V部分為2.5±0.5 V DC，3.3V部分為1.65±0.4 VDC。

　　正弦波輸出

　　非諧波雜散：-50 dBc(10 MHz 最大值)。

　　諧波失真：-20 dBc(最大值，10 MHz)。

　　輸出負載：50歐姆用于純正弦波;10 kOhms/10 pF(削波正弦波)。

　　輸出波形：正弦波或削波正弦波。

　　輸出電平：最小值0 dBm - 正弦波;1.0Vp-p 最小值 - 削波正弦波。

　　HCMOS/TTL輸出

　　輸出負載：最大10 TTL 或 15 pF HCMOS。

　　邏輯電平：TTL：最小2.4V / 最大0.4V;HCMOS：最小0.9Vcc / 最大0.1Vcc。

　　上升/下降時間：最大10 ns。

　　占空比：沒有三態時為60/40%;沒有三態時為55/45%。

　　MTI-Milliren412系列TCXO溫補晶振適用于需要高穩定性和低相位噪聲的應用，如通信設備、測試儀器和精密計時系統等。

相關推薦：

220系列恒溫晶振OCXO

222系列恒溫晶振OCXO

225系列恒溫晶振OCXO

263系列恒溫晶振OCXO

260系列石英晶振OCXO

更多MTI-milliren品牌產品信息可咨詢立維創展。

推薦資訊

  • Statek LHTAT：工業級0.32-50MHz晶體振蕩器
    Statek LHTAT：工業級0.32-50MHz晶體振蕩器 2025-10-13 09:01:35

    Statek Corporation 的 LHTAT 是一款高性能通用晶體振蕩器，主要特性可概括為：頻率范圍 0.32-50 MHz，3.3V 供電，功耗 3-6 mA，CMOS 輸出，15 pF 負載能力，5 ms 快速啟動，具備工業級可靠性（工作溫度 -55°C 至 200°C），通過陶瓷通孔封裝（尺寸 0.276×0.197 英寸）提供商業、軍事和太空三級認證，關鍵參數包括 ±100-175 ppm 頻率穩定性、10 ns 上升/下降時間及 40-60% 占空比，專為航空電子、儀器儀表等嚴苛環境設計。

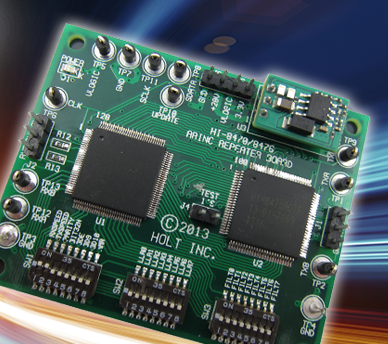

  • HOLT IC航空電子設備 MIL-STD-1553 集成終端
