KUB510NR寬帶射頻變壓器VANGUARD ELECTRONICS

發布時間：2024-06-27 09:16:01     瀏覽：2218

　　在射頻和微波領域中，寬帶射頻變壓器是不可或缺的關鍵組件，它們被廣泛應用于無線通信、雷達系統、衛星通信以及其它高頻電子設備中。Vanguard Electronics的KUB510NR寬帶射頻變壓器就是其中一款備受贊譽的產品，以其卓越的性能和可靠的品質贏得了市場的廣泛認可。

　　KUB510NR是一款高性能的寬帶射頻變壓器，采用SMD(表面貼裝器件)封裝形式，便于在電路板上進行高效、緊湊的集成。其小巧的尺寸(0.25 × 0.25 × 0.125英寸)不僅節省了寶貴的空間，還滿足了現代電子設備對微型化、集成化的需求。

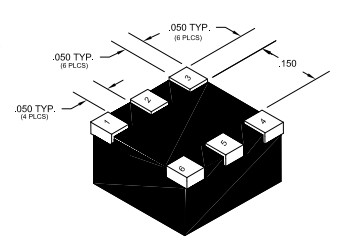

KUB510NR寬帶射頻變壓器VANGUARD ELECTRONICS

　　特點：

　　尺寸：0.25 × 0.25 × 0.125 英寸

　　安裝類型：貼片

　　應用等級：高可靠性

　　工作頻率 (MHz)：50

　　Ratio ：1:2

　　插入損耗 (dB)：1.1

　　駐波比：1.35

　　3dB 帶寬低 (GHz)：0.001

　　3dB 帶寬高 (GHz)：0.25

　　測試頻率 (MHz)：250

　　初級阻抗 (Ω)：5

　　次級阻抗 (Ω)：100

　　工作溫度：-55°C 至 +125°C

　　儲存溫度：-60°C 至 +130°C

型號：

Vanguard
P/N
K Series		Vanguard
P/N
M Series		lmpedance
Ratio
Pri:Sec		Primary
Center
Tap**		Secondary
Conte
Tap		InsertionLoss
@50 MHz
max (dB)		VSWR
@50 MHz
max		Bandwidth
   0.5dB
(Ripple)		min(MHz)
   3 dB
  Points
KUB55DMUB55D1:1NoYes0.71.3 5.0-1301.0-390
KUB57DMUB57D1:1.5NoYes1.51.66.0-903.0-200
KUB510DMUB510D1:2NoYes1.11.352.0-1000.5-230
KUB520DMUB520D1:4NoYes0.9122.0-1500.8-300
KUB580DMUB580D1:16NoYes1.2*1.7*12-352.0-140
KUU55DMUU55D1:1NoNo0.91.357.0-1001.2-350
KUU57DMUU57D1:1.5NoNo1.71.658.0-704.0-170
KUU510DMUU510D1:2NoNo1.31.43.0-850.9-200
KUU520MUU5201:4NoNo1.11.254.0-1301.0-250
KUU580DMUU580D1:16NoNo1.11.9512-252.5-110

更多Vanguard Electronics相關產品請訪問立維創展官網。
