SCS101航天級電流互感器電流采樣變壓器Vanguard

發布時間：2023-12-26 15:23:17     瀏覽：2352

Vanguard Electronics 在高可靠性電感器和變壓器的設計和制造方面擁有 60 多年的經驗，建立了完善的程序，以保證最高質量和最可靠的零件，以滿足 MIL-PRF-27、MIL-PRF-83446、MIL-STD-1553 和 MIL-PRF-21038 的要求。

多年來，Vanguard Electronics已經證明自己是國防和航空航天工業磁性元件的領先來源，在數百個不同的程序中設計了標準和定制電感器和變壓器。

航天級電流互感器電流采樣變壓器SCS101是一種用于航天領域的電流互感器。它主要用于測量、采樣和轉換電流信號。具體來說，SCS101電流互感器可以將電流信號轉換為相應的電壓信號。它通常具有高精度、高穩定性和抗干擾能力強等特點，適用于在航天器系統中對電流進行準確測量和監控。

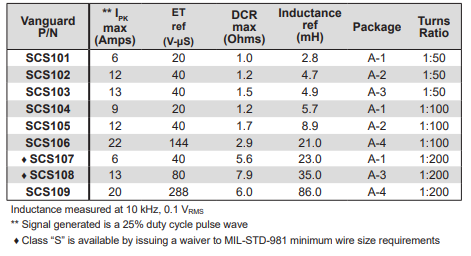

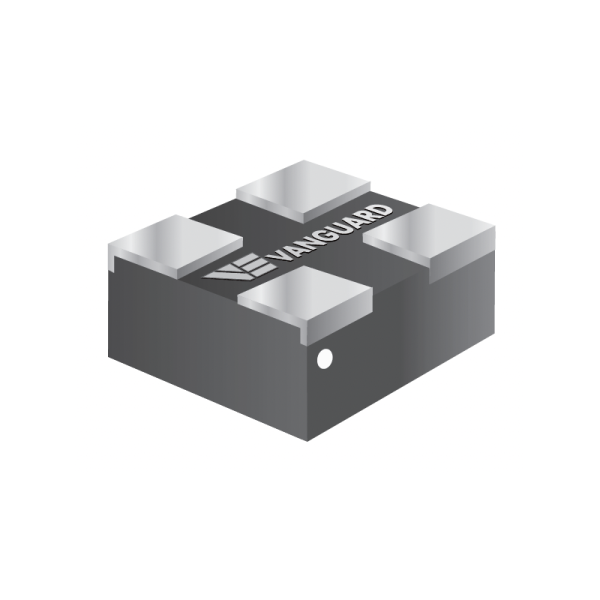

SCS101航天級電流互感器電流采樣變壓器Vanguard

尺寸0.26 × 0.26 × 0.24 in
系列

SCS

封裝類型

SMD

應用等級

Space (MIL-STD-981)

電感 (μH)

2800

DCR (OHMS)

1

匝數比

1:50

V-μS

20

Ipeak (A)

5

Package

A-1

DWV

500

Termination Type

Pb

Termination Finish

Tin/Lead

工作溫度

-55°C to +125°C

儲存溫度

-60°C to +130°C

電氣規格：

?工作溫度:?55℃~ +125℃

?存儲溫度:?60℃~ +130℃

?絕緣電阻:最小10K MOhms

?可根據要求提供不同的電氣值

?介電耐壓:500vac

?排氣符合ASTM E595

(tml <1%， CVCM <0.1%



特性：

?緊湊，低輪廓，理想的自動放置

?符合MIL-STD-981規格

?低熱膨脹，傳遞模塑包裝

?端子:錫鉛

?內部焊接連接

防潮，防震，耐浸漬

?耐焊接熱:265°C 10秒

?可根據要求提供其他終止方式

?MIL-STD-981測試:

為S類測試添加“-S”后綴

為B類測試添加“-B”后綴


更多Vanguard Electronics電感器和變壓器相關產品信息可咨詢立維創展。

推薦資訊

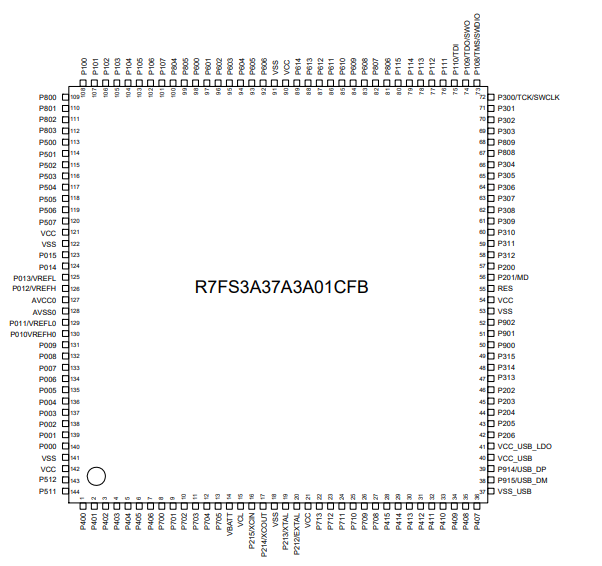

  • R7FS3A37A3A01CFP#AA0微控制器Renesas
