Hypertronics波導絕緣子和環形器

發布時間：2023-01-13 16:57:07     瀏覽：1871

Hypertronics提供標準結和差動四端口絕緣子和循環器，廣泛應用于商業海上雷達，空中交通管制，飛行衛星通信和空間通信。Hypertronics最大的絕緣體(2200公斤)是為空中交通管制系統制造和供應的，目前用于SCOT NATS雷達系統，用于監視跨大西洋飛行路徑。

Hypertronics公司提供的最強大的絕緣體(750W CW)被用于JET聚變實驗，最遠的設備，最近一次統計是數十億公里，仍然在卡西尼行星探測器上繞土星運行。

設備和設計的選擇和權衡取決于大量的交叉因素，絕緣子和環行器的最佳解決方案是由這些因素的使用決定的。

Hypertronics已經在整個27-31 GHz工作頻段提供了廣泛的空間應用認證產品。Hypertronics優化了低插入損耗和簡單的機械集成，產品范圍包括WR28和Wr34混合耦合器，端子，2.9mm適配器，絕緣體和循環器。所有絕緣子都具有標準6w負載，絕緣子和循環器可與標準或定制法蘭類型的任何組合提供WR28和WR34孔徑。

適用于空間應用的波導絕緣體和循環器是Hypertronics能力的核心。在空間應用中對波導器件的需求逐年增加，對越來越嚴格的電氣規范和更大的平均功率的需求也在逐年增加。這些趨勢，加上不斷增加的操作頻率和帶寬，催生了一個穩定的產品開發、改進和技術創新周期。

應用

商業海事雷達

空中交通管控

機載衛星通訊

空間電信

深圳市立維創展科技有限公司授權代理銷售Hypertronics連接器產品， Hypertronics連接器面向高可靠性市場，以其獨有的Hypertac雙曲面連接專利技術，為連接器產品提供性能優異的可靠連接。Hypertronics產品主要為全球軍用、航空航天、醫療、艦載領域服務，歡迎咨詢。

詳情了解Hypertronics請點擊：/brand/75.html

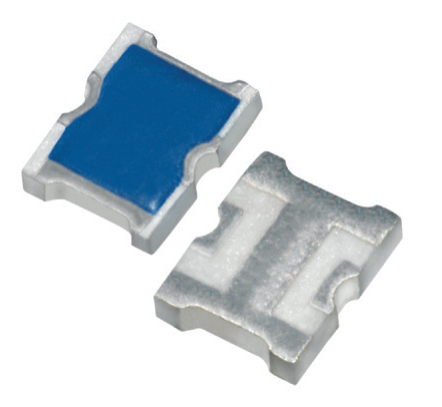

Hypertronics (11).jpg



Operating Band [GHz]

Insertion Loss [dB max]

Return Loss [dB min]

Isolation Loss [dB min]

Notes


WR19

47.0 to 52.0

0.2

23

23

Low Power

WR22

44.0 to 46.0

0.15

23

23

Low Power

WR28

27.0 to 31.0

0.15

23

23

Any combination of WR28 & 34

WR34

27.0 to 31.0

0.15

23

23

Low Power


WR42

18.0 to 22.0

0.2

23

23

Any combination of WR42 & 51


WR51

18.0 to 22.0

0.15

23

23

High and Low power designs


WR62

17.3 to 18.4

0.15

23

23

Low Power


WR75

10.7 to 12.8

0.15

23

23

High and Low power designs


WR75

12.7 to 14.5

0.15

23

23

Low Power


WR90

8.90 to 10.3

0.15

23

23

High and Low power designs


WR112

7.25 to 8.40

0.1

23

23

Low Power


WR137

5.70 to 6.70

0.15

23

23

Low Power


WR229

3.40 to 4.20

0.15

21

21

High Power


WR229

4.40 to 4.90

0.15

23

23

High Power
