EZ Form半剛性電纜M17/130-00008

發布時間：2022-07-13 16:57:02     瀏覽：2016

MIL-DTL-17QPL認證電纜線

EZ Form半剛性電纜滿足MIL-DTL-17標準，并列在美國國防后勤局的符合標準產品清單上。EZ Form多元化的27QPL電纜線包括直徑為0.034、0.047、0.086、0.141和0.250的銅和鋁護套電纜。這些可供應未鍍層或鍍銀、錫或錫鉛鍍層。

EZ Form供應27根滿足MIL-DTL-17標準的銅和鋁保護套半剛性電纜。這些電纜線滿足或超出Mil規格，并有各種規格尺寸和面層可供選擇。

為防止氧化，建議將EZ Form半剛性電纜M17/130-00008維持在其原始封裝中，并將其存儲在干燥的溫度可控環境中直到使用。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

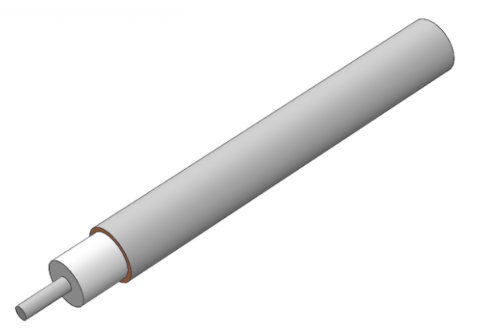

 EZ Form (8).png

規格

方面

單位

M17/130-00008 版本
F2

外導體直徑

in

0.141

mm

3.58

中心導體直徑

in

0.0362

mm

0.92

介電直徑

in

0.1175

mm

2.98

材料

外導體

鋁

外導體電鍍

沒有任何

電介質

聚四氟乙烯

中心導體

SPCW

符合 RoHS 標準

是的

機械特性

溫度范圍 °C

°C

-40 至 +125

內彎曲半徑（最小）

in

1.25

mm

3.18

重量

lbs / 100ft

1.88

kg / 100m

2.8

電氣特性**

標稱阻抗

Ohms

50.0 +/- 1.0

傳播速度


69.5%

屏蔽效能

Db

>165

耐電壓

VRMS @ 60 Hz

5000

連續工作電壓

VRMS 最大值

1900

最大工作頻率

GHz

20

衰減
（db / 100 Ft 典型值）

0.5GHz

8

1.0GHz

12

5.0GHz

29

10.0GHz

45

18.0GHz

65.5

26.5GHz

N/A

40.0GHz

N/A

50.0GHz

N/A

65.0GHz

N/A

95.0GHz

N/A

功率（Watts Cw
@ 20 °C，最大值）

0.5GHz

600

1.0GHz

450

5.0GHz

180

10.0GHz

120

18.0GHz

83

26.5GHz

N/A

40.0GHz

N/A

50.0GHz

N/A

65.0GHz

N/A

90.0GHz

N/A


推薦資訊

  • Glenair電連接器觸點
    Glenair電連接器觸點 2021-12-22 17:19:22

    Glenair?電觸點適用于多針軍用標準和商用等效電路連接器（MIL-DTL-38999、MIL-DTL-24308等）的電連接器觸點受MIL-DTL-39029標準規范控制，該標準規范規定了材質、規格尺寸、鍍層厚度、電氣性能和其它關鍵性能參數。

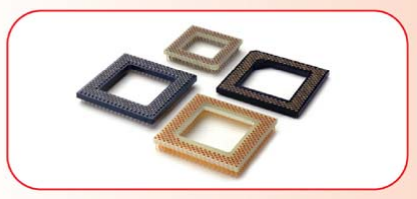

  • ANDON IPGA插座和互連
