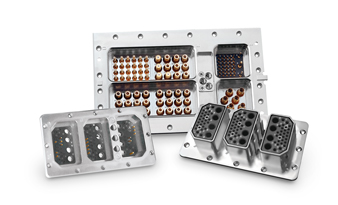

Hypertronics高速機架和面板

發布時間：2021-05-26 16:56:54     瀏覽：1770

Hypertronics為高速以太網、FireWire和光纖通道應用提供全系列差分雙屏蔽同軸和四屏蔽同軸連接器、觸點和電纜組件。差分對四屏蔽同軸和雙屏蔽同軸連接器和電纜組件在高速阻抗匹配按需數據應用中表現出優異的性能。Hypertronics連接器對可以保持信號對信號和信號對屏蔽的阻抗特性。真正的雙屏蔽同軸連接器接口確保信號完整性，同時最大限度地減少抖動和數據速率錯誤。

深圳市立維創展科技有限公司，授權代理銷售Hypertronics連接器產品， Hypertronics連接器面向高可靠性市場，以其獨有的Hypertac雙曲面連接專利技術，為連接器產品提供性能優異的可靠連接。Hypertronics產品主要為全球軍用、航空航天、醫療、艦載領域服務，歡迎咨詢。

詳情了解Hypertronics請點擊：/brand/75.html

或聯系我們的銷售工程師：0755-83642657   QQ: 1369964087


機械和環境規范

罩殼型式

-65℃至125°C

耐久性

插拔次數最低500次

耐蝕性

MIL-STD-202方法101
測試條件B

抗沖擊性

MIL-STD-202方法213
測試條件B

抗震性

MIL-STD-202方法204
測試條件B

耐熱沖擊性

MIL-STD-202方法107
測試條件B



材質與終飾

罩殼與內部觸頭

符合ASTM-B16的黃銅，UNS C36000合金
或符合ASTM-B196的鈹銅，UNS C17200、C17300合金
或鉛鎳銅，UNS C19500、C19600合金
符合MIL-DTL-45204 II類1級的鍍金

絕緣子

符合ASTM-D1710或ULTERM 1000的聚四氟乙烯（PTFE）

連接器插頭/
插座罩殼

符合ASTM-B211/221的6061-T6鋁材
符合SAE AMS-C-26074的化學鍍鎳
或符合SAE AMS QQ-P-416的鍍鎘

<strong墊片 密封件<="" strong="" style="box-sizing: border-box;">

硅酮橡膠，符合A-A-59588



電氣

觸頭額定電流

最大3.0安培

DWV

最大500 VDC

絕緣電阻

在200 VDC下最低為5.000兆歐姆

帶寬

高達3千兆赫。

數據速率

每秒超過2 Gbit

差分對電纜阻抗

150歐姆 + 15歐姆
100歐姆 + 10歐姆

信號到罩殼電纜的阻抗

75歐姆 + 10歐姆
50歐姆 + 7歐姆
